Stirnwandwagen nach Traglast und Bauform

Stirnwandwagen passend zur Last auswählen

Stirnwandwagen lassen sich in dieser Kategorie nach Traglast, Bauform, Typ, Ladefläche und Ausstattung einordnen. Die Produktdaten nennen 400 kg, 500 kg, 1000 kg und 1200 kg als Traglasten. Damit beginnt die Auswahl beim höchsten Gewicht der vorgesehenen Ladung. Danach helfen die Bezeichnung des Wagens und die konkreten Maße weiter. Doppel-Stirnwandwagen, Drahtgitterwagen und Strebenwagen bilden unterschiedliche Gruppen in den Produktnamen. EasySTOP ist bei vielen Varianten Bestandteil der Bezeichnung. Ein Blick auf jedes einzelne Datenblatt verhindert, dass eine Typbezeichnung oder eine Ausstattung von einem Modell auf ein anderes übertragen wird.

Traglasten von 400 bis 1200 kg

Die Traglast ist das erste Vergleichskriterium, wenn regelmäßig unterschiedliche Lasten bewegt werden. In der Auswahl stehen Wagen mit 400 kg, 500 kg, 1000 kg und 1200 kg. Die Traglast ist immer am jeweiligen Produkt angegeben; sie lässt sich nicht allein aus Typ S, M, L oder XL ableiten.

400 und 500 kg für abgestufte Anforderungen

Bei 400 kg finden sich ein Doppel-Stirnwandwagen mit EasySTOP, ein Drahtgitterwagen mit 400 kg sowie ein Modell Typ S mit EasySTOP. Die 500-kg-Gruppe umfasst unter anderem Stirnwandwagen Typ L, Doppel-Stirnwandwagen Typ M und XL, Drahtgitterwagen Typ L oder XL sowie Strebenwagen. Beim Drahtgitterwagen mit 500 kg ist für ein Modell eine Ladefläche von 1000 × 600 mm angegeben. Ein Doppel-Stirnwandwagen Typ XL nennt 1200 × 800 mm als Ladefläche.

1000 und 1200 kg für höhere Traglasten

Bei 1000 kg erscheinen Einzel- und Doppel-Stirnwandwagen mit den Typen S, M, L und XL. Beispiele sind der Stirnwandwagen Typ L, der Doppel-Stirnwandwagen Typ M, der Doppelwagen Typ S und der Doppelwagen Typ XL. Die 1200-kg-Varianten reichen vom Strebenwagen und Streben-Doppelwagen bis zum Doppel-Stirnwandwagen Typ L. So steht neben der Traglast auch die Bauform als klares Auswahlmerkmal zur Verfügung.

Bauformen: Einzel-, Doppel-, Drahtgitter- und Strebenwagen

Die Produktnamen machen die Bauform sichtbar. Ein Stirnwandwagen wird als einzelne Ausführung geführt, während Doppel-Stirnwandwagen eine eigene Reihe mit 400 kg, 500 kg, 1000 kg und 1200 kg bilden. Bei einem Modell mit 400 kg wird eine L-Profil-Bodenkonstruktion genannt. Bei anderen Doppelwagen stehen Typ, Traglast und EasySTOP im Vordergrund. Für die Entscheidung zählt daher die Kombination aus vollständigem Produktnamen und den Angaben in der Produktkarte.

Drahtgitterwagen nach Ladefläche und Traglast

Drahtgitterwagen sind mit 400 kg und 500 kg vertreten. Die Namen nennen unter anderem Typ L, Typ XL, EasySTOP oder eine pulverbeschichtete Ausführung. Beim Drahtgitterwagen mit 500 kg und ausgewiesener Ladefläche von 1000 × 600 mm ist dieses Maß ein brauchbarer Vergleichspunkt. Für weitere Modelle sollte die jeweils angegebene Ladefläche herangezogen werden.

Strebenwagen mit konkreten Maßangaben

Bei den Strebenwagen sind mehrere technische Daten ausdrücklich aufgeführt. Der Streben-Stirnwandwagen Typ M (TG) nennt 1775 × 900 × 1105 mm Außenmaß, 1645 × 880 mm Ladefläche und 800 mm Wandhöhe. Der Streben-Doppel-Stirnwandwagen Typ M (EV) nennt 1875 × 900 × 1105 mm Außenmaß, 1605 × 880 mm Ladefläche und ebenfalls 800 mm Stirnwandhöhe. Beide Angaben gehören zum jeweiligen Modell.

Ladefläche, Abmessungen und Material vergleichen

Bei der Ladefläche stehen je nach Modell unterschiedliche Werte zur Verfügung. Der Stirnwandwagen 1000 kg Typ L + EasySTOP nennt 1730 × 800 × 1015 mm als Maß B × T × H und 1625 × 800 mm als Ladefläche. Beim Streben-Stirnwandwagen Typ M (TG) sind 1775 × 900 × 1105 mm sowie 1645 × 880 mm angegeben. Das Modell mit 1200 kg Typ M (EV) nennt 1875 × 900 × 1105 mm sowie 1605 × 880 mm. Für Kartons oder längere Werkstücke ist deshalb das Ladeflächenmaß des konkreten Wagens maßgeblich.

Auch die Materialangaben unterscheiden sich. Bei 20876 werden Ladefläche und Stirnwand aus verleimtem Sperrholz genannt. Die beiden genannten Strebenmodelle führen einen Sperrholzboden. Mehrere Produktdaten nennen außerdem eine Pulverbeschichtung; bei 20876, 21291 und 24564 ist RAL 5010 Enzianblau angegeben. Diese Angaben beschreiben die jeweilige Ausführung und gelten nicht automatisch für jede Variante.

Räder und EasySTOP als Ausstattung lesen

Die Radangaben sind modellbezogen. Für 20876 ist eine Gummibereifung mit 200 × 50 mm genannt. 21291 führt Gummibereifung mit 200 × 40 mm; 24564 nennt 200 × 50 mm. Bei 20876 und 24564 wird Elastikvollgummi auf einer Aluminiumdruckgussfelge aufgeführt. 21291 nennt thermoplastisches Gummi auf einer Kunststofffelge. Diese Unterschiede helfen beim Abgleich der Produktdaten mit dem vorgesehenen Untergrund.

EasySTOP erscheint in zahlreichen Produktnamen. In der Beschreibung zu 20973 werden EasySTOP-Lenkrollen genannt; bei 21313 sind zwei Lenkrollen mit EasySTOP aufgeführt. Die Ausstattung ist damit ein konkretes Merkmal einzelner Wagen. Bei Produkten ohne EasySTOP im Namen sollte diese Bezeichnung nicht vorausgesetzt werden.

Eigengewicht als zusätzlicher Vergleichswert

Die Produktkarten weisen unterschiedliche Gewichte aus: 20876 wiegt 54,5 kg, 20973 30,5 kg, 21291 67,5 kg und 24564 80,5 kg. Ein 400-kg-Modell Typ S ist mit 26 kg angegeben. Das Eigengewicht ist neben Traglast und Ladefläche ein eigener Datenpunkt und sollte für innerbetriebliche Wege mitbetrachtet werden.

Drei Modelle im direkten Vergleich

Die folgende Auswahl zeigt drei verschiedene Kombinationen aus Traglast, Bauform und Ausstattung. Die Bildkarten verweisen jeweils auf genau das abgebildete Produkt.

Stirnwandwagen 1000 kg Typ L + EasySTOP

1000 kg · Typ L · Ladefläche 1625 × 800 mm

Stirnwandwagen, Doppel, 400 kg, EasySTOP

400 kg · Doppel · EasySTOP-Lenkrollen

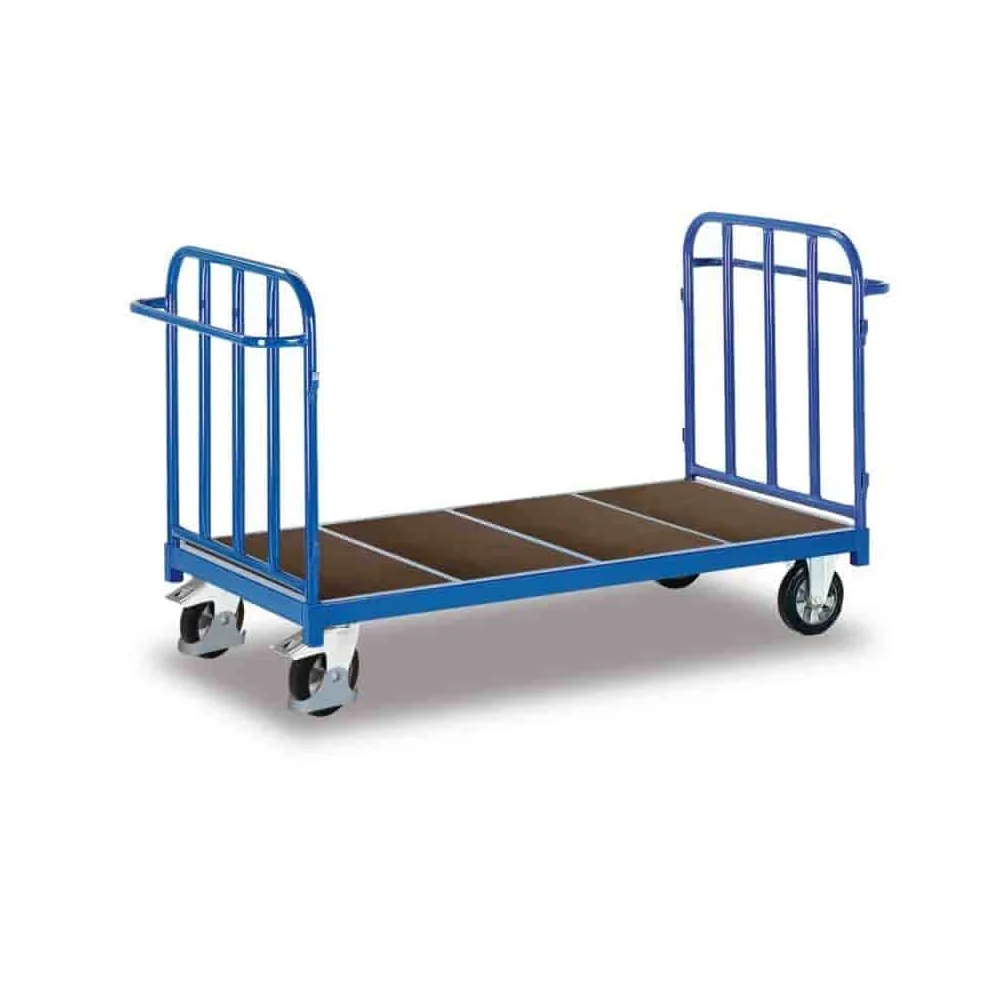

Streben Doppel-Stirnwandwagen 1200 kg Typ M (EV)

1200 kg · Typ M (EV) · 1875 × 900 × 1105 mm

Als weitere Vergleichsbasis nennt der Doppel-Stirnwandwagen Typ XL mit 500 kg eine Ladefläche von 1200 × 800 mm: Produktdaten des Modells Typ XL.
