Abisolierzangen

Abisolierzangen nach Arbeitsaufgabe einordnen

Abisolierzangen bearbeiten die Isolation von Leitern und Kabeln. Für die Auswahl zählt zuerst, welche Aufgabe vorliegt: einzelne Leiter abisolieren, Leitungen in einem festen Bereich bearbeiten, Kabelmäntel öffnen, Kabel schneiden oder Aderendhülsen verpressen. Die Produktangaben zeigen dabei unterschiedliche Bauformen, Querschnittsbereiche und Zusatzfunktionen.

Eine manuelle Zange verlangt die Einstellung am Werkzeug, während ein automatisches Modell die Abisolierbewegung übernimmt. Bei kombinierten Werkzeugen kommen Schneid- oder Abmantelfunktionen hinzu. So lässt sich die Auswahl an Leitertyp, Querschnitt und Platzverhältnisse anpassen, ohne Funktionen verschiedener Werkzeuge miteinander zu verwechseln.

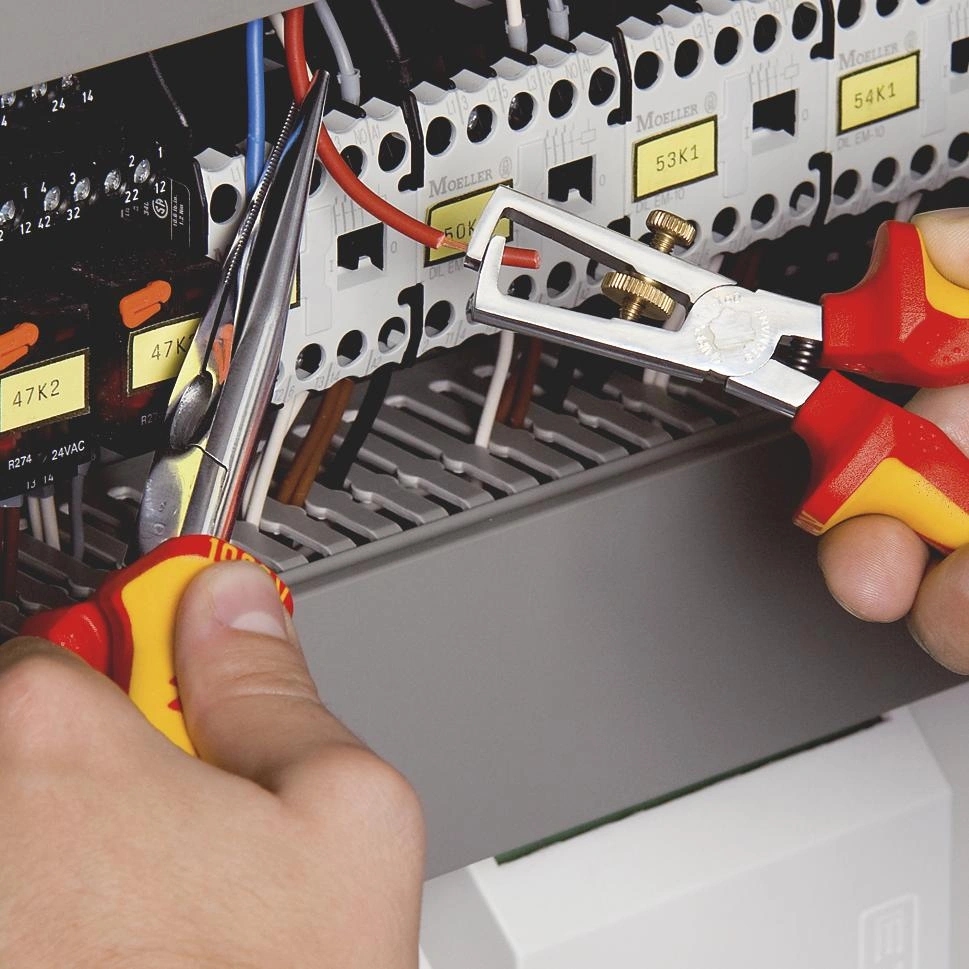

Manuelle Abisolierung mit Einstellung

Das Modell mit Öffnungsfeder ist für ein-, mehr- und feindrähtige Leiter mit Kunststoff- oder Gummiisolation beschrieben. Die Angaben nennen maximal 5 mm Durchmesser oder 10 mm² Leiterquerschnitt sowie AWG 8. Eine Rändelschraube mit Kontermutter dient zur Verstellung auf den gewünschten Draht- oder Litzendurchmesser. Öffnungsfeder, isolierte Mehrkomponenten-Hüllen, verchromte Ausführung, 160 mm und VDE-geprüft sind in den Produktangaben genannt.

Automatische Abisolierung ohne Querschnittseinstellung

Die Automatische Abisolierzange Super 4 Plus ist für massive und flexible Leiter sowie Litzen von 0,2 bis 6,0 mm² angegeben, entsprechend AWG 24 bis 10. Der Querschnitt muss laut Beschreibung nicht eingestellt werden. Ein Längenanschlag lässt sich von 6,0 bis 15,0 mm verstellen; der außen liegende Seitenschneider ist für Leiter bis maximal 2,5 mm² genannt. Der Zangenkörper besteht laut Produktangabe aus glasfaserverstärktem Polyamid, das Gewicht beträgt 90 g.

Kabelquerschnitt als erste Auswahl

Millimeterquadrat, Durchmesser und AWG beschreiben nicht dieselbe Angabe. Ein Vergleich beginnt daher mit der Kennzahl, die am eigenen Leiter vorliegt. Bei der manuellen Zange mit Rändelschraube sind 10 mm², 5 mm Durchmesser und AWG 8 als Abisolierwerte aufgeführt. Die automatische Super 4 Plus deckt laut Produktbeschreibung 0,2 bis 6,0 mm² und AWG 24 bis 10 ab.

• 0,2 bis 6,0 mm²: Dieser Bereich ist bei der Automatischen Abisolierzange Super 4 Plus genannt.
• Bis 10 mm² beziehungsweise 5 mm: Diese Werte stehen bei der Abisolierzange mit Öffnungsfeder.
• 1,5 und 2,5 mm²: Für diese Leiter nennt der Abisolier-Seitenschneider VDE 160 mm eigene Präzisions-Abisolierlöcher.
• Mehrere feste Querschnitte: Das ErgoStrip Universal führt 0,2; 0,3; 0,8; 1,5; 2,5 und 4,0 mm² auf.

Ein größerer Zahlenbereich ist nicht automatisch die passende Wahl. Entscheidend ist, ob der konkrete Leiter innerhalb der Produktangabe liegt und ob die Arbeitsstelle eine kompakte Bauform, einen Längenanschlag oder eine zusätzliche Schneidfunktion verlangt.

Drei Produktbeispiele mit klaren Unterschieden

Die folgenden Karten zeigen drei unterschiedliche Ansätze: eine verstellbare Handzange, ein automatisches Werkzeug und ein Multifunktionswerkzeug für mehrere Kabelarten. Die technischen Daten sind jeweils dem Produktdatensatz zugeordnet.

Abisolierzange mit Öffnungsfeder

Für ein-, mehr- und feindrähtige Leiter mit Kunststoff- oder Gummiisolation. Rändelschraube und Kontermutter, maximal 5 mm oder 10 mm², AWG 8, 160 mm, verchromt und VDE-geprüft.

Automatische Abisolierzange Super 4 Plus

Automatische Bearbeitung von massiven und flexiblen Leitern sowie Litzen von 0,2 bis 6,0 mm². Längenanschlag 6,0 bis 15,0 mm, Seitenschneider bis 2,5 mm², Gewicht 90 g.

ErgoStrip Universal

Zum Abmanteln und Abisolieren von Rund- und Feuchtraumkabeln, Twisted-Pair- und Koaxial-Kabeln. Sechs angegebene Abisolierquerschnitte, Ausführung für Rechtshänder.

Abmanteln, Schneiden und Verpressen unterscheiden

Neben eigentlichen Abisolierzangen stehen in der Kategorie auch Werkzeuge für angrenzende Arbeitsschritte. Eine Kabelschere schneidet den Leiter, eine Abmantelzange öffnet den äußeren Kabelmantel und eine Aderendhülsenzange presst Hülsen an. Diese Funktionen ersetzen einander nicht, können bei einer Arbeitsfolge aber nacheinander vorkommen.

Die Kabelscheren mit 165 mm Länge sind für ein- und mehrdrahtige Cu- und Al-Kabel angegeben. Der Schneidwert für mehrdrahtige Cu-Kabel beträgt 50 mm² beziehungsweise 15 mm Durchmesser. Die Beschreibungen nennen gehärtete Schneiden mit Präzisionsschliff, ein nachstellbares Schraubgelenk und die Einschränkung, dass Stahldraht und hartgezogene Kupferleiter nicht vorgesehen sind. Eine Ausführung hat Kunststoffüberzug, die andere Mehrkomponenten-Hüllen und den Hinweis VDE-geprüft.

Der Universal Entmanteler No. 12 arbeitet laut Produktangabe an Rundkabeln von 8 bis 13 mm, zum Beispiel NYM 3 x 1,5 bis 5 x 2,5 mm². Eine Schnitttiefeneinstellung ist nicht erforderlich; die Klingen sind mit Titan-Nitrid beschichtet. Der Secura Super Entmantler No. 15 nennt ebenfalls Rundkabel von 8 bis 13 mm, eine Längsschnittfunktion, eine neue Verriegelungstechnik, Titan-Nitrid-beschichtete Klingen und einen Taschenclip.

Für Aderendhülsen reichen die Bereiche je nach Werkzeug von 0,5 bis 6 mm² oder von 0,5 bis 16 mm². Die Aderendhülsenzange Professional besitzt eine Pressdruck-Einstellung und austauschbare Pressbacken. Die Aderendhülsen-Preßzange ist für das lötfreie Anpressen von 0,5 bis 16 qmm beschrieben. Der Twistor16 nennt 0,14 bis 16 mm², einen drehbaren Crimpkopf und Twin-Aderendhülsen bis 2 x 6 mm².

Für Schneiden und Abisolieren in einem Werkzeug nennt der Abisolier-Seitenschneider VDE 160 mm eine verlängerte Schneide sowie Präzisions-Abisolierlöcher für 1,5 und 2,5 mm². Die lange Spitze ist laut Produktangabe für Schneidarbeiten unter beengten Verhältnissen vorgesehen.

Bauform, Griff und Zugang zur Arbeitsstelle

Die Länge allein beschreibt nicht die Arbeitsweise. Die beiden Abisolierzangen mit Öffnungsfeder sind mit 160 mm angegeben; eine Version hat Mehrkomponenten-Hüllen und ist verchromt, die andere einen Kunststoffüberzug sowie eine schwarz atramentierte Ausführung. Beide Produktbeschreibungen nennen die Einstellung per Rändelschraube und Kontermutter sowie maximal 5 mm oder 10 mm².

Für enge Arbeitsstellen sind die Angaben zur Werkzeugspitze relevant. Der Abisolier-Seitenschneider nennt eine lange Spitze. Das ErgoStrip Universal hat konisch verschlankte Werkzeugenden, ein Pistolengriff-Design, Positionierstege für Einzelleiter sowie eine Öffnungshilfe für Koax- und Datenkabel. Die Ausführung ist ausdrücklich für Rechtshänder bezeichnet.

Auch die Griffausführung unterscheidet sich: Mehrkomponenten-Hüllen stehen bei mehreren Zangen in den Produktnamen, beim ErgoStrip wird ein Mehrkomponenten-Design mit Weichkunststoff-Zone genannt. Der automatische Super 4 Plus wird mit einem Zangenkörper aus glasfaserverstärktem Polyamid und einem Langloch am unteren Griffende beschrieben.

Funktionen für wiederkehrende oder gemischte Arbeiten

Längenanschlag und Abisolierlöcher

Bei wiederkehrenden Abisolierlängen nennt die Automatische Abisolierzange Super 4 Plus einen verstellbaren Anschlag von 6,0 bis 15,0 mm für Serienabisolierungen. Der Seitenschneider am Werkzeug ist bis 2,5 mm² angegeben. Der Abisolier-Seitenschneider VDE 160 mm setzt dagegen auf feste Präzisions-Abisolierlöcher für 1,5 und 2,5 mm² und verbindet diese mit einer verlängerten Schneide.

Kabeltypen und wechselnde Aufgaben

Wenn neben Einzelleitern auch Kabelmäntel, Datenkabel oder Koaxial-Kabel vorkommen, nennt das ErgoStrip Universal mehrere dieser Kabelarten in einer Produktbeschreibung. Für Rundkabel mit 8 bis 13 mm Durchmesser stehen die beiden Entmanteler No. 12 und No. 15. Für Cu- und Al-Kabel bis 50 mm² beziehungsweise 15 mm Durchmesser sind die Kabelscheren beschrieben. Die Wahl folgt damit dem äußeren Aufbau des Kabels und dem konkreten Arbeitsschritt.

Verwandte Zangenkategorien für den nächsten Arbeitsschritt

Nach dem Abisolieren kann je nach Verbindung eine Aderendhülse, eine Crimpverbindung oder eine andere Zangenform im Mittelpunkt stehen. Die benachbarten Kategorien helfen bei der Einordnung, wenn die Aufgabe über das Entfernen der Isolation hinausgeht.
