Rückleuchten und Reflektoren für Anhänger
Rückleuchten, 2-Kammer- und 3-Kammer-Leuchten, Beleuchtungssätze, Rückstrahler, Lampen und Ersatzteile für Anhänger, Zugfahrzeuge und Landmaschinen. Die Auswahl richtet sich nach Lichtfunktion, Bauform, Seite, Spannung, Anschluss und Montage.
Rückleuchten nach Aufgabe und Bauform einordnen
Diese Kategorie bündelt Beleuchtungsteile für Anhänger, Zugfahrzeuge und landwirtschaftliche Maschinen. Im Sortiment stehen Rückleuchten, Reflektoren, Lampen und Verbindungsteile in unterschiedlichen Bauformen. Die Bezeichnungen nennen unter anderem LED-Rückleuchten, 2-Kammer- und 3-Kammer-Leuchten, Rückfahrleuchten, Nebelschlussleuchten, Begrenzungsleuchten, Beleuchtungstafeln sowie Lichtscheiben. Bei den reflektierenden Teilen unterscheiden sich Form, Farbe, Einbauposition und teils die Abmessung. Ergänzend gibt es Leuchtensätze, Konsolen, Bajonett-Verbinder und Schutzgitter.
Für die Zuordnung zur vorhandenen Fahrzeugbeleuchtung sind daher nicht nur die Begriffe Rückleuchte oder Reflektor, sondern auch die konkrete Funktion und Ausführung relevant. Eine Kennzeichenbeleuchtung wird bei einzelnen Artikeln ausdrücklich genannt; bei anderen stehen Schlusslicht, Blinker, Bremslicht, Rückfahrlicht oder Nebelschlussleuchte im Namen. So lässt sich die Auswahl nach der benötigten Lichtaufgabe strukturieren, ohne Eigenschaften verschiedener Varianten zusammenzufassen.
Lichtfunktionen und Kammern unterscheiden
LED-Ausführungen und einzelne Leuchten

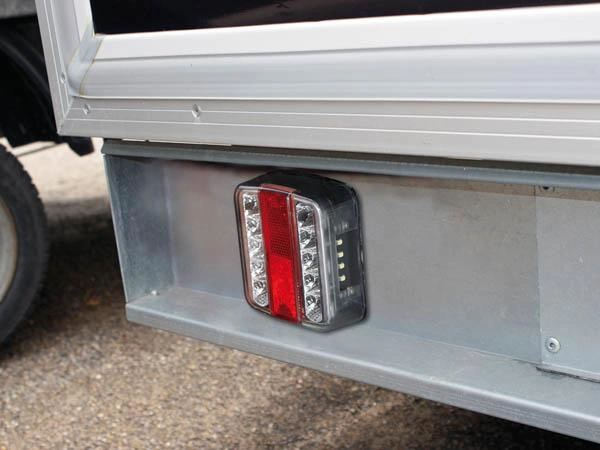

Die Produktnamen führen LED-Rückleuchten, LED-3-Kammer-Schlussleuchten, LED-Nebelschlussleuchten, LED-Begrenzungsleuchten und LED-Dreieck-Anhängerleuchten. Daneben stehen Rückfahrleuchten sowie einzelne Lampen mit Halogen- oder Glühbirnenbezeichnung. Bei den Anhänger-LED-Rückleuchten werden vier Funktionen genannt: Blinker, Bremslicht, Schlusslicht und Kennzeichenbeleuchtung. Die LED-Profi-Leuchte ist als 3-Kammer-Leuchte mit einem Stück bezeichnet. Weitere Namen unterscheiden LED-3-1-Kammer- und LED-3-2-Kammer-Funktionsleuchten. Die Technikangabe gehört jeweils zur konkreten Variante; sie sagt allein noch nichts über Stückzahl, Montage oder Anschluss aus.
2-Kammer- und 3-Kammer-Leuchten
Eine 2-Kammer-Rückleuchte in der Kategorie wird mit Kennzeichenbeleuchtung geführt. Bei diesem Artikel ist die Kennzeichenbeleuchtung wahlweise abdeckbar, und die Abdeckung gehört zum Lieferumfang. Die 3-Kammer-Ausführungen erscheinen dagegen als LED-Profi-Leuchte mit einem Stück, als LED-3-Kammer-Schlussleuchte mit einem oder zwei Stück sowie als 3-Kammer-Schlussleuchte mit oder ohne Kennzeichenleuchte. Kammerzahl, Stückzahl und Kennzeichenfunktion sind damit getrennte Auswahlangaben. Bei einem Austausch sollten diese Angaben zur vorhandenen Leuchte und zur gewünschten Funktion passen.
Montage, Spannung und Anschluss abgleichen

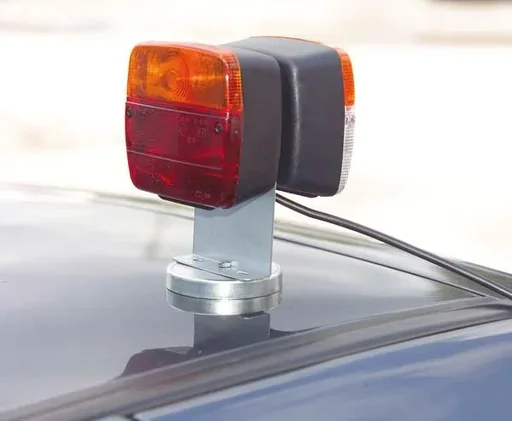

Die Montageangabe trennt fest verschraubte Leuchten von aufgesetzten oder abnehmbaren Sätzen. Die Anhänger-LED-Rückleuchten sind zum Schrauben vorgesehen; die Beschreibung nennt 12 V, etwa 10,5 x 9,8 x 3,5 cm und einen Lochabstand von etwa 5,7 cm. Der magnetische Beleuchtungssatz wird zum Aufsetzen beschrieben und umfasst zwei Vorder- und Schlussleuchten auf zwei Magneten, Glühlampen, ein 2,5 m langes Verbindungskabel, ein etwa 7,5 m langes Anschlusskabel und einen Stecker. Bei einem kabellosen Connix-Leuchtensatz werden magnetische Montage, Multifunktion, Wiederaufladbarkeit sowie vier Stunden Ladezeit und zehn Stunden Nutzung genannt.
Auch die Verbindungsteile haben klar benannte Varianten. Der Bajonett-Verbinder rechts ist grün, der Verbinder links gelb; beide werden als 5-polige Buchse mit Montageanleitung beschrieben. Ein weiterer Produktname nennt eine 3-Kammerleuchte mit Magnethalterung, 7,5 m Kabel und 7-poligem Anschluss. Die Angaben zu 12 V, 7-polig, Kabel- oder Funkverbindung gehören jeweils zum genannten Artikel und sollten nicht auf andere Leuchten übertragen werden.
Seite, Stecker und Befestigung
Bei Ersatzteilen steht zusätzlich die Seite im Vordergrund: Lichtscheiben und Schlussleuchten werden als links, rechts oder links/rechts geführt. Die Auswahl zwischen Schraubmontage, Magnethalterung, Aufsetzen und abnehmbarer Garnitur hängt deshalb von der vorhandenen Befestigung ab. Die Produktnamen nennen außerdem 12-Volt-Beleuchtungssätze sowie eine komplett verkabelte 3-Funktionen-Anhängerbeleuchtung. So bleiben Montageart, Leitung und Steckverbindung als eigene Prüfpunkte erhalten.
Drei Produktbeispiele im Vergleich
Die folgenden Karten zeigen unterschiedliche Ausführungen aus der Kategorie. Entscheidend sind dabei die jeweils genannten Funktionen, Abmessungen, Befestigungen und Stückzahlen.
Rückstrahler nach Form, Farbe und Position auswählen
Bei Rückstrahlern sind Farbe und vorgesehene Position besonders deutlich getrennt. Die gelben seitlichen Rückstrahler werden als 4er-Set mit 105 x 55 mm und Selbstklebefolie beschrieben. Die roten hinteren Rückstrahler haben ebenfalls 105 x 55 mm und werden ebenfalls als 4er-Set mit Selbstklebefolie geführt. Daneben gibt es runde, dreieckige und als Pendel bezeichnete Varianten. Die Formangabe ist deshalb ein eigener Vergleichspunkt neben Farbe und Abmessung.
Gelb und seitlich
Der rechteckige Rückstrahler wird mit gelber Farbe, seitlicher Position, 105 x 55 mm, vier Stück und Selbstklebefolie beschrieben.
Rot und hinten
Hier nennt die Produktbeschreibung einen rechteckigen Rückstrahler in Rot für hinten, ebenfalls 105 x 55 mm, vier Stück und mit Selbstklebefolie.
Runde Pendel-Rückstrahler
Das runde Set nennt zwei Pendelhalter von etwa 150 mm Länge und zwei rote Rückstrahler mit etwa 60 mm Durchmesser; die Montage ist geschraubt oder genietet.
Ein Dreieck-Rückstrahler-Set wird mit zwei Stück, 165 mm Seitenlänge, 18 mm Stärke und 7,3 cm Lochabstand bezeichnet. Das Rundstrahler-Set führt vier gelbe Strahler mit 80 mm Durchmesser. Diese Angaben machen Form, Farbe und Befestigungspunkte sichtbar, ohne runde und dreieckige Ausführungen gleichzusetzen.
Lampen, Lichtscheiben und Verbinder
Lampen mit Spannung und Sockel
Bei den Sofittenlampen für Schlusslicht und Kennzeichenbeleuchtung sind 5 Watt, 12 Volt, 11 mm Durchmesser, 39 mm Länge und der Sockel S8 angegeben; die Packung enthält zehn Stück. Die Halogenbirne H1 wird mit 55 W und 12 V als Ersatzbirne für eine Rundumkennleuchte geführt. Für die Fahrzeug-Glühlampe H3 nennt die Produktbeschreibung 12 V und 55 W. Eine weitere Glühbirne für Schlusslicht und Kennzeichenbeleuchtung ist mit 12 Volt und 10 Watt bezeichnet. Spannung, Leistung, Maße und Sockel sind bei diesen Lampen getrennte Angaben.
Lichtscheiben, Verbinder und Konsole
Die Lichtscheibe für Aspöck Multipoint 2 wird als Ersatzteil für das genannte Leuchtenmodell und für links sowie rechts beschrieben. Bei Multipoint 1 steht eine rechte Ausführung mit Bajonettanschluss, Schluss-, Brems-, Blink- und Kennzeichenleuchte, 240 x 140 mm und 52 mm Bauhöhe neben einer linken Ausführung. Für die elektrische Verbindung gibt es die rechte grüne und die linke gelbe 5-polige Buchse. Die Leuchtenkonsole mit 45 Grad besteht aus Kunststoff, ist für Leuchten TE31902 aufgeführt und nennt Case IH sowie Ford New Holland mit konkreten Modellreihen. Diese Teile werden nach Modell, Seite, Anschluss und Bauform getrennt.
Beleuchtungstafeln, Begrenzungsleuchten und Schutzgitter
Die Produktnamen führen Beleuchtungstafeln mit 120 x 14 cm, Nebelschlussleuchte, 9 m Kabel, 12 V und 7-poliger Angabe sowie eine weitere Tafel mit Nebelleuchte, 9 m Kabel, 123 x 14 cm, 12 V und 7-poliger Angabe. Die Maße und Anschlussdaten gehören dabei zu den jeweiligen Bezeichnungen. Eine LED-Begrenzungsleuchte in Weiß ist vorverkabelt und wird mit etwa 45 cm Kabel, 120 x 46 mm Abmessungen, 12–30 V Eingangsspannung und etwa 50.000 LED-Betriebsstunden beschrieben.
Für den Schutz von Rückleuchten stehen rechteckige Schutzgitter mit den im Produktnamen genannten Maßen 210 x 80 x 55 mm oder 280 x 150 x 80 mm sowie ein quadratisches Schutzgitter mit 110 x 110 x 55 mm. Zusätzlich führt die Kategorie eine verstellbare Traverse mit Beleuchtung, als extra breit und mit 1400–2100 mm bezeichnet. Bei diesen Artikeln helfen äußere Form und die jeweils genannte Abmessung bei der Zuordnung zum vorhandenen Bauteil.
Schrittweise Auswahl für Anhänger und Zugfahrzeuge
Eine sachliche Auswahl lässt sich in wenige Prüfpunkte gliedern. Zuerst steht die Lichtaufgabe: Schlusslicht, Blinker, Bremslicht, Kennzeichenbeleuchtung, Rückfahrlicht, Nebelschlussleuchte oder Begrenzungslicht. Danach folgt die Bauform mit zwei oder drei Kammern, Dreieck, rund, rechteckig oder als Lichtscheibe. Anschließend werden Seite und Anschluss betrachtet, etwa links, rechts, links/rechts, 5-polige Buchse, 7-polige Angabe, Kabel oder kabellose Verbindung. Für den Einbau ist zwischen Schrauben, Aufsetzen, Magnethalterung und abnehmbarer Garnitur zu unterscheiden. Erst danach werden Spannung, Maße und Stückzahl der konkreten Variante abgeglichen.
Für einen kompletten Beleuchtungssatz stehen magnetische, abnehmbare und kabellose Bezeichnungen neben verkabelten Garnituren. Für einen Austausch einzelner Teile sind dagegen Rückleuchten, Lichtscheiben, Lampen, Verbinder und Schutzgitter nach Modell, Seite und Abmessung getrennt. Bei der Kennzeichnung führen die Rückstrahler Farbe, Position und Form als eigene Angaben. Diese Reihenfolge verhindert, dass ein Merkmal aus einer Variante versehentlich als allgemeine Eigenschaft der ganzen Kategorie gelesen wird.
Häufige Fragen zu Rückleuchten und Reflektoren
Welche Angaben trennen die angebotenen Rückleuchten?
Die Produktbezeichnungen unterscheiden Lichtfunktion, Kammerzahl, LED- oder Lampentechnik, Seite, Kennzeichenbeleuchtung und Stückzahl. Bei den Anhänger-LED-Rückleuchten werden Blinker, Bremslicht, Schlusslicht und Kennzeichenbeleuchtung gemeinsam genannt. Andere Artikel heißen 2-Kammer-Rückleuchte, 3-Kammer-Schlussleuchte, Rückfahrleuchte oder LED-Nebelschlussleuchte.
Welche Montagearten sind dokumentiert?
Die Fakten nennen Schraubmontage bei den Anhänger-LED-Rückleuchten, Aufsetzen und Magnete beim Beleuchtungssatz sowie magnetische, kabellose und wiederaufladbare Ausführung beim Connix-Leuchtensatz. Eine weitere 3-Kammerleuchte wird im Namen mit Magnethalterung geführt; außerdem gibt es eine abnehmbare 3-Kammer-Beleuchtungsgarnitur.
Welche Spannungs- und Kabeldaten kommen vor?
12 V werden bei mehreren einzelnen Leuchten und Lampen genannt; die weiße LED-Begrenzungsleuchte ist mit 12–30 V Eingangsspannung beschrieben. Beim magnetischen Beleuchtungssatz stehen 2,5 m Verbindungskabel und etwa 7,5 m Anschlusskabel, bei Beleuchtungstafeln 9 m Kabel. Ein Produktname nennt außerdem 7-polig, während die Bajonett-Verbinder als 5-polige Buchsen beschrieben sind.
Woran unterscheiden sich gelbe und rote Rückstrahler?
Die gelbe Variante ist als seitlicher, rechteckiger Rückstrahler mit 105 x 55 mm beschrieben. Die rote Variante wird für hinten und ebenfalls mit 105 x 55 mm geführt. Daneben nennt das runde Pendel-Set rote Rückstrahler mit etwa 60 mm Durchmesser, während das Rundstrahler-Set gelbe Strahler mit 80 mm Durchmesser führt. Farbe, Position und Form sind somit getrennte Angaben.
Welche Lampenmaße und Sockel sind genannt?
Für die Sofittenlampen stehen 5 Watt, 12 Volt, 11 mm Durchmesser, 39 mm Länge und Sockel S8 in der Beschreibung. Die H1-Ersatzbirne ist mit 55 W und 12 V, die H3-Fahrzeug-Glühlampe mit 12 V und 55 W und eine weitere Schlusslicht- und Kennzeichenbirne mit 12 Volt und 10 Watt angegeben.
Welche Lichtscheibe gehört zu welcher Multipoint-Bezeichnung?
Die Ersatzlichtscheibe für Multipoint 2 ist für links und rechts beschrieben. Bei Multipoint 1 steht eine rechte Ausführung mit 240 x 140 mm, 52 mm Bauhöhe und Bajonettanschluss neben einer linken Ausführung. Modellbezeichnung und Seite sind deshalb die maßgeblichen Vergleichspunkte für diese Ersatzteile.
Sind Lampen bei allen Leuchten im gleichen Umfang enthalten?
Die Angaben unterscheiden sich je Artikel. Beim magnetischen Beleuchtungssatz werden Glühlampen genannt. Die 2-Kammer-Rückleuchte mit Kennzeichenbeleuchtung ist dagegen ausdrücklich ohne Birne beschrieben, während die Abdeckung zur Kennzeichenbeleuchtung dazugehört. Bei den LED-Rückleuchten wird die Lichttechnik als Teil der Leuchte bezeichnet. Lieferumfang und Lampenart sind daher konkrete Produktangaben.
