Storz Systemverbinder für Schlauchsysteme

Storz Systemverbinder nach Anschlussaufgabe auswählen

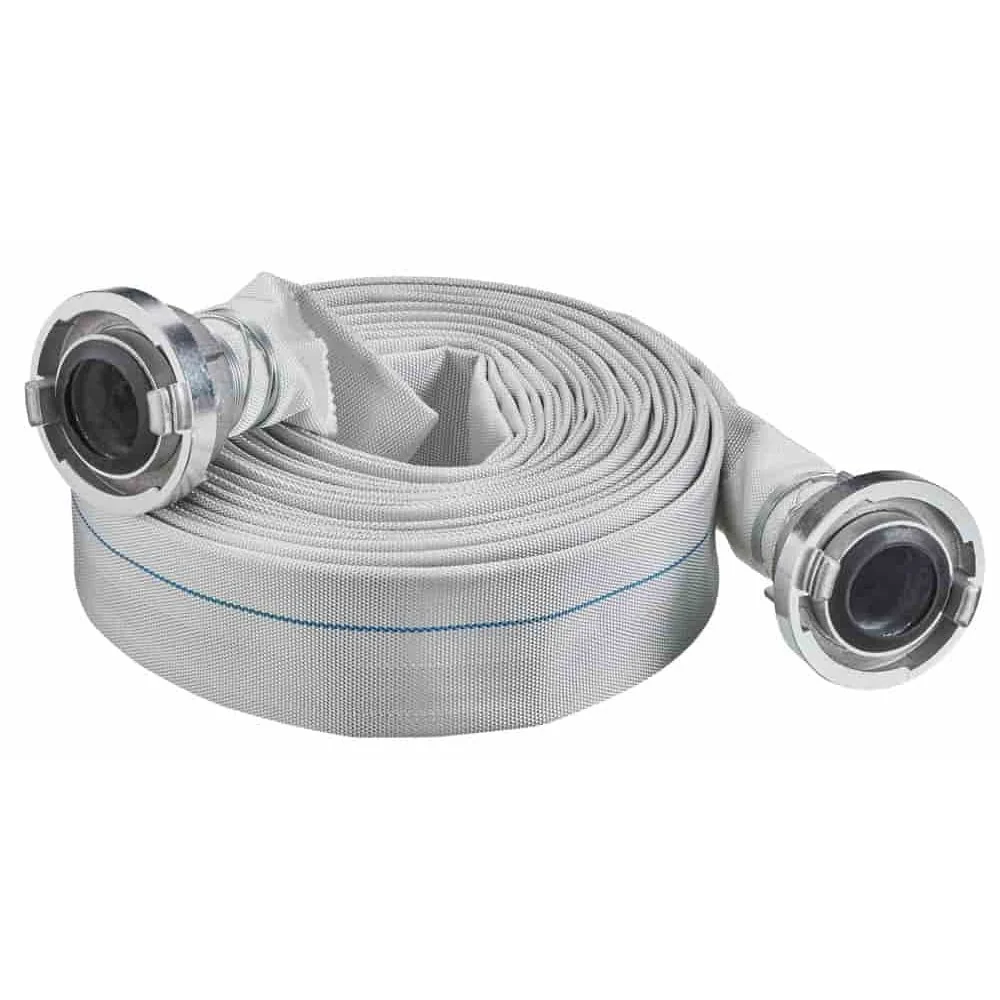

Storz Systemverbinder sind symmetrische, nicht absperrende Schlauchkupplungen. Beim Kuppeln werden die Knaggenteile ineinandergesteckt und gegeneinander verdreht. Für die beschriebenen Storz-Systeme ist eine 120°-Drehung genannt. Anschlussarmaturen auf der Kupplungsseite lassen sich bei gleicher Größe miteinander verbinden. Deshalb gehören Systembuchstabe, Anschlussart und Übergang zusammen.

Eine Kupplung mit Außengewinde, Innengewinde oder Tülle verbindet die Storz-Seite mit einem Gewinde beziehungsweise einem Schlauch. Ein Übergangsstück ist in den Produktbezeichnungen als Verbindung von einer Storz-Seite zu einem anderen System beschrieben, etwa D auf System, B auf System oder C auf Klick System. Eine Reduzierung nennt zwei Seiten wie B-C, A-B oder C-D. Blindkupplungen mit Kette sind zum Verschließen der jeweils passenden Kupplung bezeichnet.

Gleiche Storz-Größe als Ausgangspunkt

Für eine direkte Storz-Verbindung ist zunächst der Buchstabe an der vorhandenen Kupplung maßgeblich. Eine C-Kupplung wird mit einer passenden C-Seite betrachtet, eine B-Kupplung mit einer B-Seite. Die Anschlussseite kann als Tülle, AG oder IG ausgeführt sein. Der Buchstabe ordnet die Storz-Seite ein, AG, IG oder Tülle den Anschluss an Schlauch oder Gewinde.

Übergang, Reduzierung oder Verschluss

Wechselt das Ziel von einer Storz-Seite auf ein Klick-System, einen IBC-Anschluss oder eine andere Storz-Größe, steht im Sortiment die passende Produktgruppe als Übergang, Adapter oder Reduzierung. Für ein offenes Ende mit passender Storz-Größe ist eine Blindkupplung der entsprechenden Bezeichnung vorgesehen. Dichtungen, Gewindedichtmaterial und der Kupplungsschlüssel ergänzen die mechanischen Komponenten.

Systemgrößen und Anschlüsse lesen

Die Produktnamen nennen verschiedene Storz-Buchstaben und Anschlussformen. Die folgenden Beispiele bleiben an der jeweiligen Variante: Sie helfen beim Abgleich mit dem vorhandenen Schlauch oder Anschluss, ersetzen aber nicht dessen Kennzeichnung.

• D-System: Genannt werden eine Storz System D Kupplung mit 1" AG, eine D Kupplung mit 25 mm sowie eine D Kupplung mit 3/4" IG. Die D-Kupplung mit 1" AG ist als symmetrische, nicht absperrende Ausführung mit 120°-Drehung beschrieben.

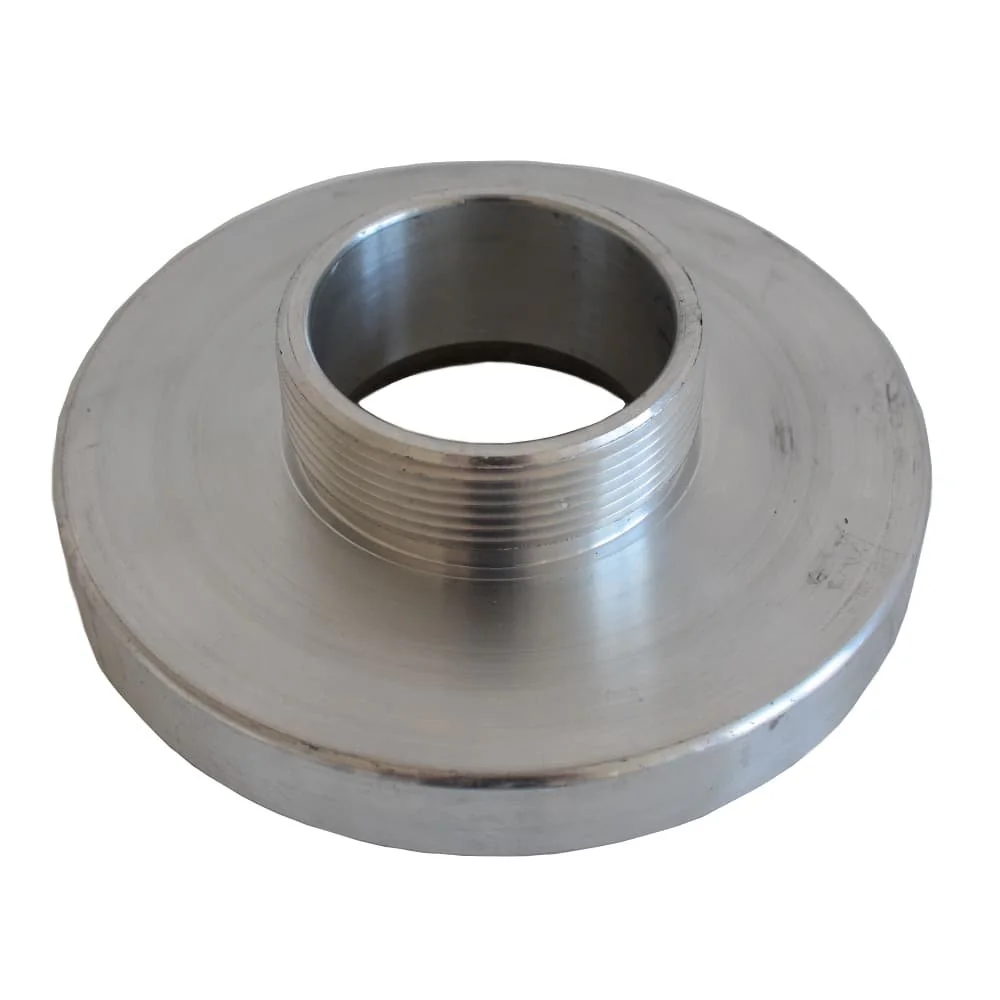

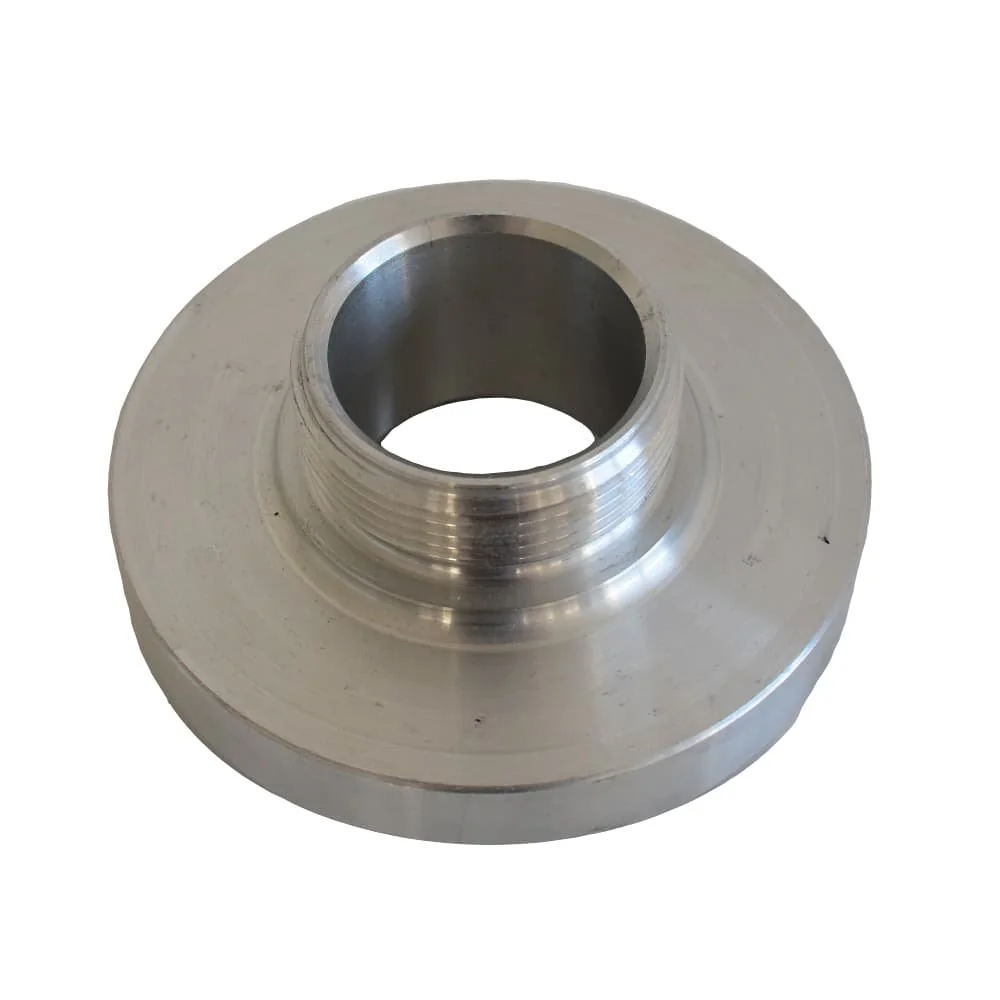

• C-System: Beispiele sind die C Kupplung mit 50 mm Tülle, C mit 1" AG, C mit 1 1/2" IG und C mit 2" AG. Für die 1"-AG-Ausführung ist zusätzlich DIN 52-C genannt.
• B-System: Im Sortiment stehen unter anderem eine B Kupplung mit 75 mm Tülle, eine B Festkupplung mit 2" IG und DIN 75 sowie Varianten mit 3 Zoll oder 2 1/2" AG in der Produktbezeichnung.

AG steht für Außengewinde, IG für Innengewinde. Eine Tülle ist die Anschlussform, die in den jeweiligen Produktnamen mit einem Durchmesser genannt wird. Bei der C Blindkupplung mit Kette sind 66 mm Knaggenabstand und 16 bar Arbeitsdruck in der Produktinformation angegeben; beim B-Übergangsstück ist ein Knaggenabstand von 89 mm genannt. Diese Werte gehören zu den jeweiligen Varianten.

Kupplungen, Festkupplungen und Tüllen

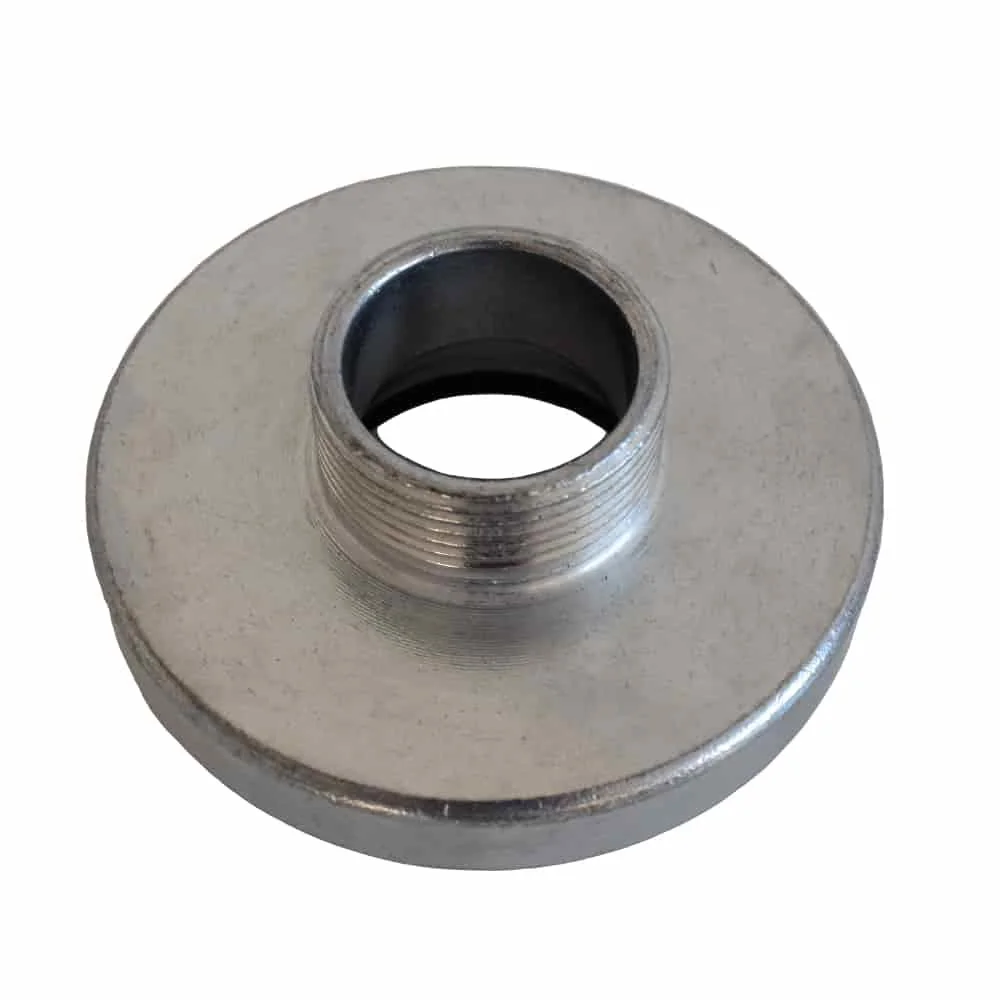

Festkupplungen verbinden eine Storz-Seite mit einem festen Anschluss. Im Sortiment finden sich dafür C-Varianten mit 1" AG, 1 1/2" AG, 2" AG oder Innengewinde sowie B-Varianten mit Innengewinde oder Außengewinde. Bei D werden 1" AG und 3/4" IG genannt. Entscheidend ist jeweils die Kombination aus Buchstabe und Anschlussseite, nicht nur die Zollangabe.

Für Schlauchanschlüsse nennen die Produktnamen die Tülle: Die C-Ausführung mit 50 mm Tülle und die B-Ausführung mit 75 mm Tülle sind zwei klar getrennte Beispiele. Die Produktinformation zur C-Kupplung mit 50-mm-Tülle beschreibt Aluminium; auch bei der B-Festkupplung mit 2" IG ist Aluminium genannt. Materialangaben sind daher an die konkrete Variante gebunden.

Bei den C-Systemen stehen außerdem Ausführungen mit 1 1/4" AG, 1 1/4" IG und 2" IG in den Produktnamen. Eine vorhandene Gegenstelle mit Gewinde wird über AG oder IG eingeordnet. Die Festkupplung ist von einem Übergangsstück zu unterscheiden, wenn die andere Seite nicht als passende Storz-Größe, sondern als anderes System bezeichnet ist.

Übergangsstücke und Reduzierungen

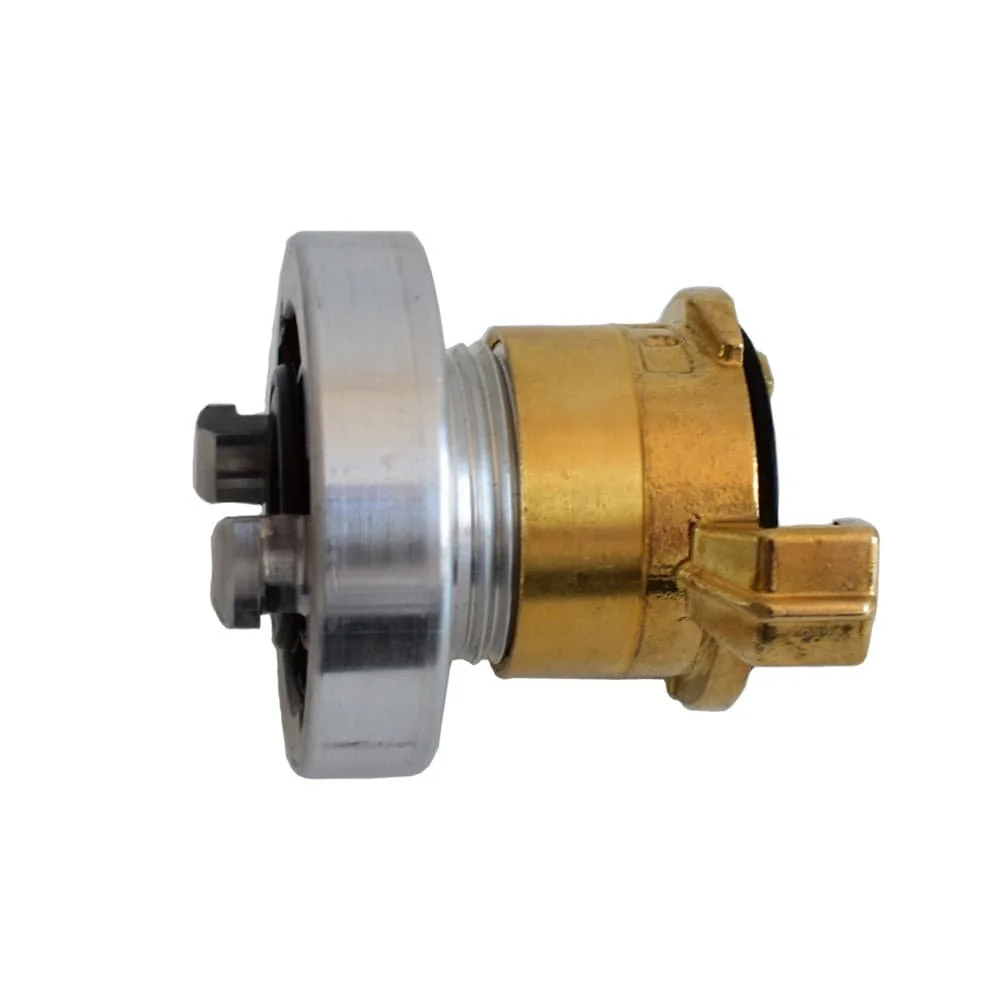

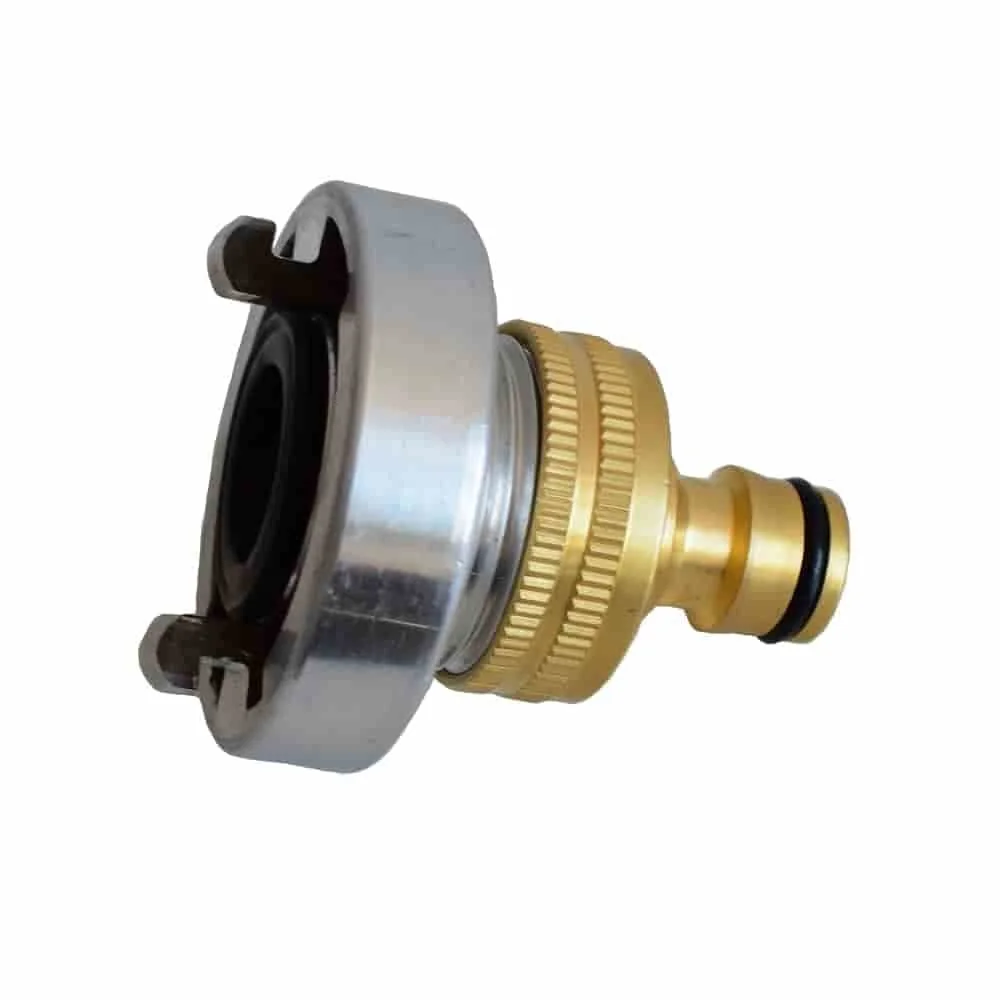

Übergangsstücke sind für Wechsel zwischen Anschlussarten und Systemen benannt. Dazu gehören D Kupplung auf System, B Kupplung auf System, C Kupplung auf System und C Kupplung auf Klick System. Ein Storz-auf-Klick-Schlauchadapter ist als Schnellkupplung bezeichnet. Der jeweilige Name zeigt, welche Storz-Seite und welches Zielsystem zusammengehören.

Reduzierungen werden durch zwei Buchstaben beschrieben. Im Sortiment stehen Storz System Reduzierung B-C, Storz Reduzierung A-B und Storz System Reduzierung C-D. Die Storz Kupplung Reduzierung B-C ist als Adapter zwischen B- und C-Kupplung bezeichnet. Für die Auswahl ist deshalb der Buchstabe an beiden Seiten zu vergleichen.

Ein Übergang auf ein Klick-System und eine Reduzierung zwischen zwei Storz-Buchstaben lösen unterschiedliche Anschlussaufgaben. Die Begriffe im Produkttitel liefern dafür die Zuordnung. Wo ein Übergang mit Hebelkugelhahn oder Klauenkupplung genannt ist, gehört dieses Bauteil zur beschriebenen Variante.

Blindkupplungen, Ventilvarianten und IBC-Adapter

Blindkupplungen verschließen Anschlüsse der jeweiligen Storz-Größe. Im Sortiment sind C, B und D Blindkupplungen mit Kette aufgeführt. Die C-Ausführung trägt die Bezeichnung System C und DIN 52-C; in ihrer Produktinformation stehen 66 mm Knaggenabstand, 16 bar Arbeitsdruck und Aluminium. Bei B und D ist die Kette Bestandteil des jeweiligen Produktnamens.

Eine B-Kupplung ist mit Hebelkugelhahn bezeichnet. Eine weitere C-Übergangsausführung nennt einen Hebelkugelhahn zusammen mit einer Klauenkupplung. Diese Varianten unterscheiden sich damit von einer reinen Festkupplung und von einem einfachen Übergang ohne das im Namen aufgeführte Bauteil.

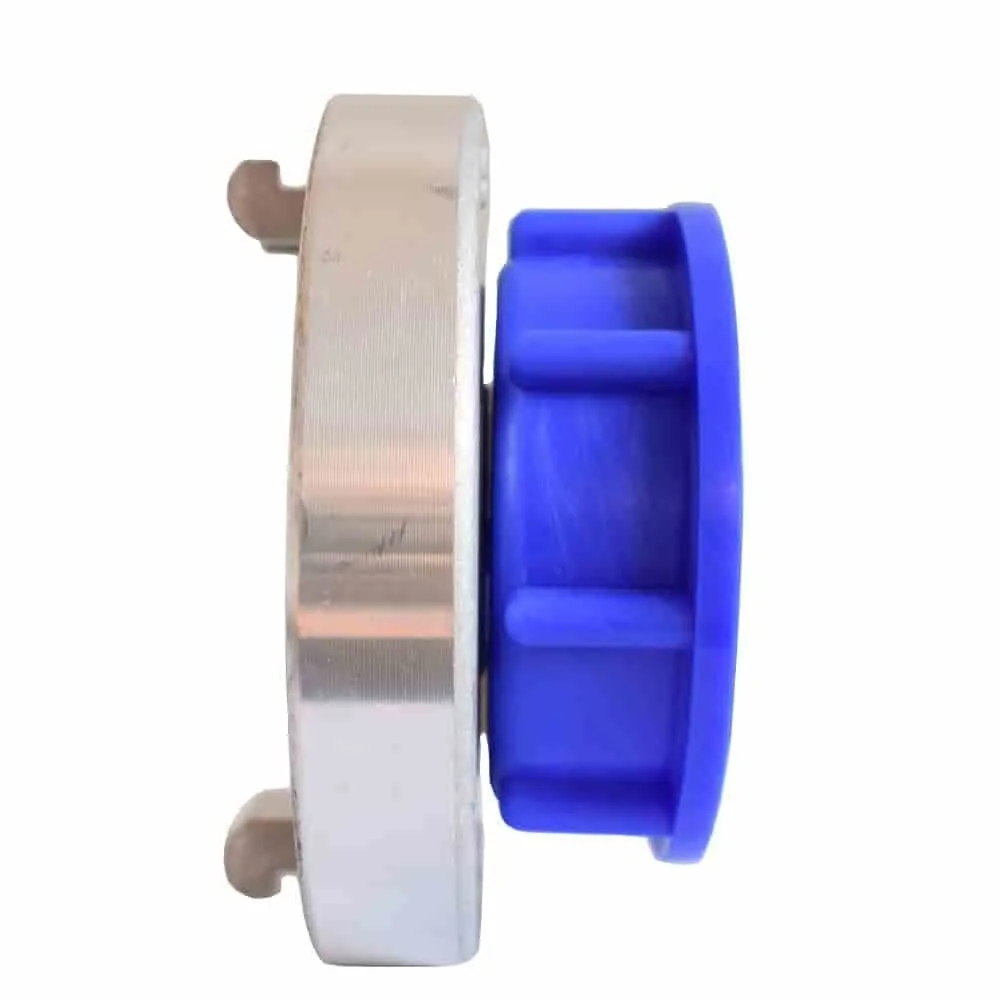

Für IBC-Anschlüsse stehen ein IBC Adapter Storz C mit 1" Innengewinde, ein IBC Adapter Storz C mit 3/4 Zoll Anschluss sowie ein IBC-Tank-Adapter mit D-Kupplung in der Produktliste. Bei der C-Ausführung mit 1" Innengewinde und beim D-Adapter wird der IBC-Bezug bereits im Produktnamen genannt. Als Zubehör sind außerdem Storz-Dichtungen, Dichtpaste, Dichthanf, Teflonband, Gewindedichtfaden und ein Storz-Kupplungsschlüssel Stahl A/B/C aufgeführt.

Drei Varianten im direkten Vergleich

Die folgenden Karten stellen unterschiedliche Systembuchstaben und Anschlussformen gegenüber. Die Gewichte stammen aus den jeweiligen Produktinformationen und dienen der Einordnung der konkreten Ausführung.

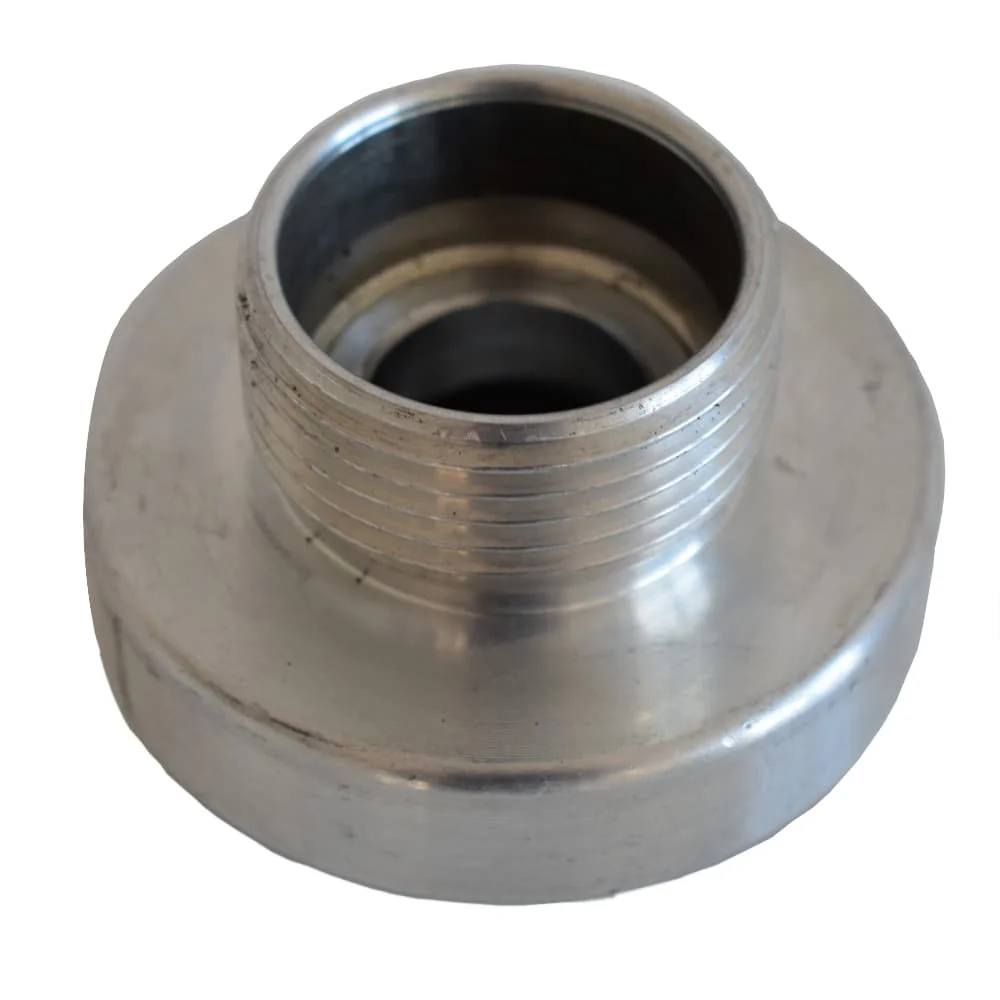

Storz System D Kupplung mit 1" AG

D-System mit 1 Zoll Außengewinde; Produktgewicht 0,07 kg.

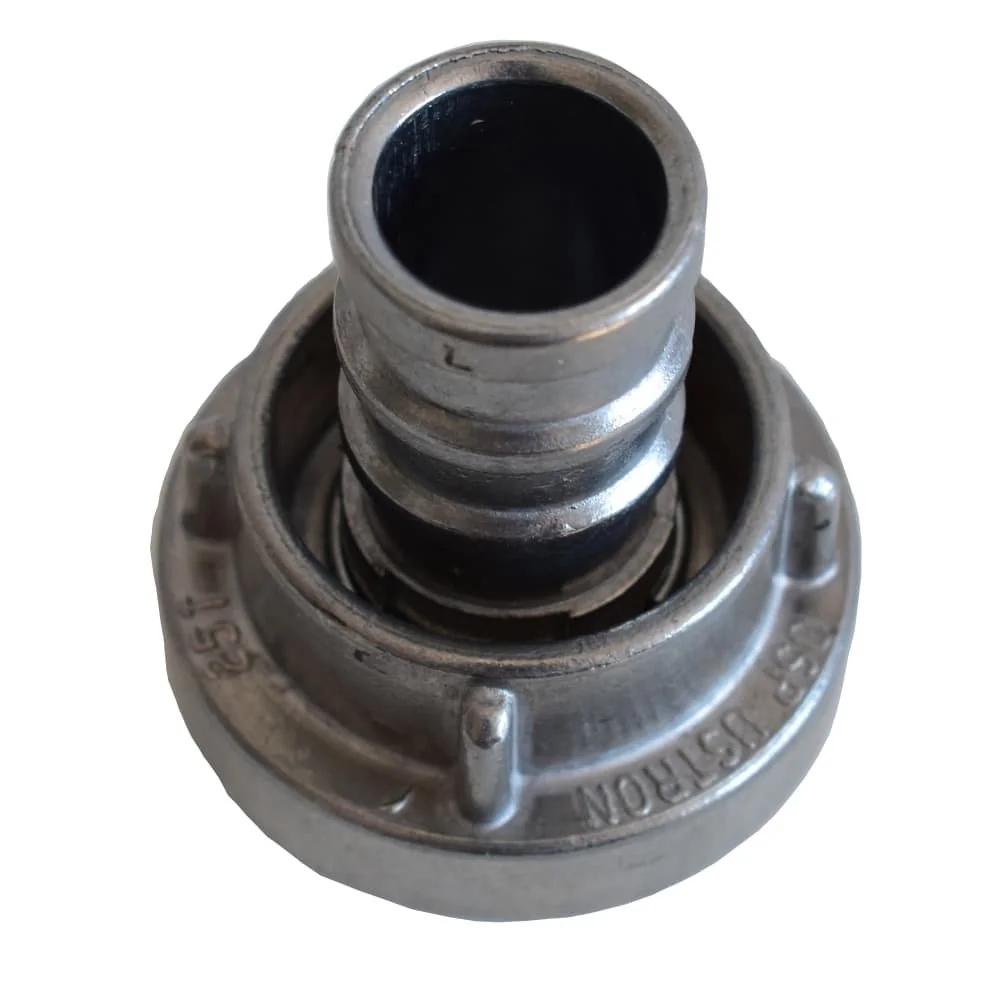

Storz System B Kupplung mit 75 mm Tülle

B-System mit 75 mm Tülle; Produktgewicht 0,72 kg.

Storz C Kupplung mit 50 mm Tülle

C-System mit 50 mm Tülle; Produktgewicht 0,20 kg.

Verwandte Kategorien für Schlauchverbinder

Wenn die benötigte Verbindung nicht über eine Storz-Kupplung, einen Übergang oder eine Reduzierung erfolgt, führen die folgenden Nachbarkategorien zu anderen Anschlussformen im Bereich Schlauchverbinder.

Montage und Zuordnung im System

Eine nachvollziehbare Zuordnung beginnt am vorhandenen Gegenstück. Der Systembuchstabe wird getrennt von der Anschlussform gelesen. Danach wird geprüft, ob die Gegenseite als gleiche Storz-Größe, Gewinde, Tülle, Klick-System oder IBC-Anschluss bezeichnet ist. Erst aus diesen beiden Angaben ergibt sich die passende Produktgruppe.

1. Systembuchstaben der vorhandenen Storz-Seite notieren.
2. AG, IG oder Tülle sowie die dazugehörige Maßangabe abgleichen.
3. Bei zwei unterschiedlichen Storz-Buchstaben eine Reduzierung oder ein Übergang mit beiden Buchstaben einordnen.
4. Bei Klick- oder IBC-Anschluss die entsprechende Adapterbezeichnung heranziehen.

Die Varianten mit 50 mm und 75 mm Tülle zeigen, dass der Durchmesser zur jeweiligen Ausführung gehört. Bei Gewindeanschlüssen sind Zollangabe und AG oder IG gemeinsam zu lesen. Eine Blindkupplung wird nach dem Buchstaben und der im Produktnamen genannten Größe ausgewählt; bei der C-Ausführung ist zusätzlich DIN 52-C angegeben.
