ESD-Wagen
ESD-Wagen sind fahrbare Transportwagen mit elektrisch leitfähigen Komponenten für elektrostatisch empfindliche Bauteile. Diese Kategorie unterscheidet Etagen- und Tischwagen nach Böden, Ladeflächen, Traglasten, Typen und EasySTOP-Ausstattung.
ESD-Wagen: Auswahl systematisch vergleichen
Ein ESD-Wagen verbindet innerbetrieblichen Transport mit einer elektrisch leitfähigen Ausführung. In dieser Kategorie liegen vor allem Etagenwagen mit mehreren offenen Böden sowie Tischwagen mit zwei oder drei Ladeflächen. Die Produktangaben zeigen Traglasten von 250 kg, 400 kg und 500 kg, Bodenzahlen von drei und fünf sowie die Typen S, M, L und XL. Mehrere Ausführungen haben Lenkrollen mit EasySTOP, elektrisch leitfähiges Vollgummi auf Kunststofffelge und eine pulverbeschichtete Wagenkonstruktion in RAL 7024 graphitgrau.
Die Wahl wird einfacher, wenn Sie zuerst den Arbeitsplatz definieren. Ein hoher Etagenwagen eignet sich für mehrere Materialströme, Kommissionierwege und Zwischenlagerplätze. Ein niedriger Tischwagen bringt Werkzeuge und Baugruppen auf Arbeitshöhe und lässt sich enger an Montageplätzen positionieren. Zusatzböden für die Typen S, M, L und XL erweitern bestehende Etagenwagen, ohne ein komplettes neues Grundgestell anzuschaffen.
Platzbedarf und Wegbreite
Messen Sie Gänge, Türen, Aufzüge und den Platz am Zielarbeitsplatz. Hohe Etagenwagen aus den Fakten erreichen Gesamthöhen von 1530 mm, während Tischwagen in den vorhandenen Angaben bei 920 mm Höhe liegen. Schmale Ausführungen mit 500 mm Tiefe passen in engere Bereiche als Modelle mit 600 mm oder 700 mm Tiefe.
Gewicht pro Fahrt
Die Traglast muss das Gewicht von Wagenbeladung, Behältern und Zubehör zusammen tragen. Die Kategorie enthält Angaben für 250 kg, 400 kg und 500 kg. Für schwere Maschinenteile, Werkstücke oder große Werkzeugsets ist deshalb ein Schwerlast-Tischwagen sinnvoll. Leichte Serien, Kleinserien und Komponenten lassen sich dagegen auf einem 250-kg-Wagen verteilen.
Ebenen und Zugriff
Drei Böden reichen für getrennte Materialflüsse oder einen klaren Ablauf von Rohteil, Baugruppe und fertiger Einheit. Fünf Böden bieten mehr Stellflächen auf kleiner Grundfläche, erfordern aber mehr vertikalen Platz. Zwei Ladeflächen geben viel Bewegungsfreiheit für hohe Teile, drei Ladeflächen erhöhen die Zahl der getrennten Ablagepunkte.
Die wichtigsten Kaufkriterien im Detail
Neben Grundtyp und Traglast entscheiden Abmessungen, Radausstattung, Typsystem und Erweiterbarkeit über den passenden Wagen. Die folgenden Punkte helfen, technische Daten direkt mit dem geplanten Einsatz abzugleichen.
Abmessungen und Ladeflächen
Vergleichen Sie immer Außenmaß und nutzbare Fläche. Der hohe Etagenwagen Typ S hat laut Produktfakten ein Maß von 910 x 500 x 1530 mm und eine Ladefläche von 850 x 500 mm. Ein schwerer Tischwagen Typ M misst 1190 x 600 x 920 mm mit einer Ladefläche von 1000 x 600 mm. Der schwere Typ L kommt auf 1190 x 700 x 920 mm und eine Fläche von 1000 x 700 mm. So erkennen Sie, ob Eurobehälter, Bleche, Leiterplatten-Träger oder sperrige Werkzeuge vollständig aufliegen können.
Rollen, Standfunktion und Fahrverhalten
Mehrere Modelle kombinieren zwei Lenkrollen mit EasySTOP und zwei Bockrollen. Das unterstützt das Lenken und das Fixieren an einem festen Arbeitspunkt. Elektrisch leitfähiges Vollgummi auf Kunststofffelge gehört bei diesen Varianten zur Rollenausstattung. Der Durchmesser der Gummibereifung beeinflusst das Überfahren von Übergängen; in den Fakten stehen Durchmesser von 160 x 40 mm und 200 x 40 mm.
Typsystem und Erweiterung
Die Typen S, M, L und XL ordnen unterschiedlichen Wagengrößen zugeordnete Böden zu. Ein Zusatzboden Typ L hat laut Angabe 995 x 685 mm, ein Zusatzboden Typ M 995 x 585 mm und ein Boden Typ XL 1195 x 785 mm. Für den Boden Typ XL ist eine Traglast von 80 kg angegeben. Damit lässt sich ein vorhandener Wagen schrittweise an neue Lager- und Montageaufgaben anpassen.
Welcher ESD-Wagen passt zu welcher Aufgabe?
Ein kurzer Anwendungsvergleich macht die Unterschiede innerhalb der Kategorie sichtbar:
- Hoher ESD-Etagenwagen: für vertikale Sortierung, mehrere Projekte nebeneinander und Wege zwischen Regal, Prüfarbeit und Sammelpunkt. Modelle mit drei oder fünf Böden trennen Materialzustände ohne zusätzliche Stapelboxen.
- Niederer ESD-Tischwagen: für Montageplätze, Reparaturlätze und Werkbankumgebungen. Zwei oder drei Ladeflächen halten Werkzeug, Material und fertig montierte Teile getrennt.

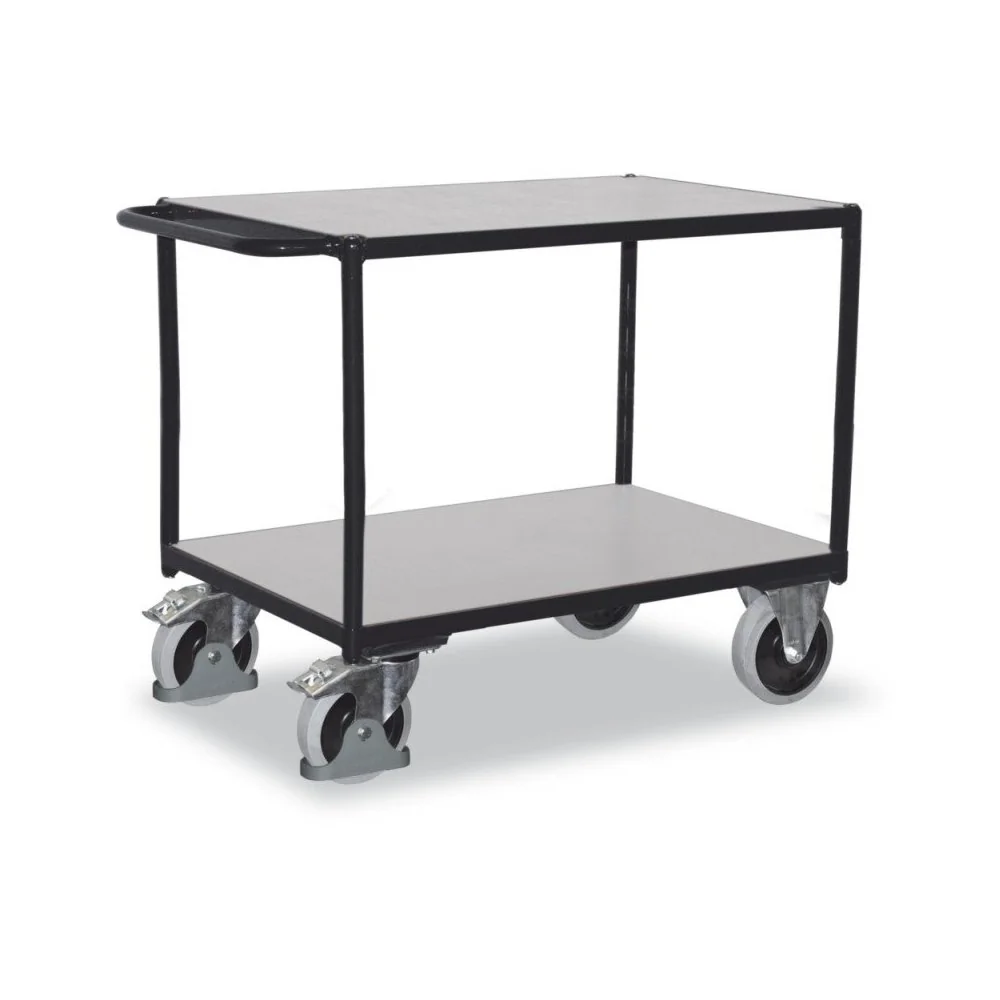

- Schwerlast-Ausführung: für hohe Lasten und stabile Bauteile. Die Fakten nennen 400-kg- und 500-kg-Versionen mit drei Ladeflächen sowie 500-kg-Versionen mit zwei Ladeflächen.
- Modulare Erweiterung: für wachsende Aufgaben. Zusatzböden in S, M, L und XL ergänzen passende Etagenwagen und schaffen weitere getrennte Ablageflächen.
- EasySTOP-Variante: für Positionen, an denen der Wagen während der Arbeit stillstehen soll. Zwei lenkbare Rollen mit Stoppfunktion und zwei Bockrollen sind in mehreren Produktbeschreibungen genannt.
Ausgewählte Modelle mit technischem Profil
Diese drei Beispiele zeigen die Spanne von kompakter Höhenlösung, Standard-Tischwagen und Schwerlastvariante. Die Angaben stammen aus den jeweiligen Produkttexten.
Hoher Etagenwagen Typ S
910 x 500 x 1530 mm, Traglast 250 kg, Ladefläche 850 x 500 mm, zwei EasySTOP-Lenkrollen und zwei Bockrollen.
Produktdaten Typ S

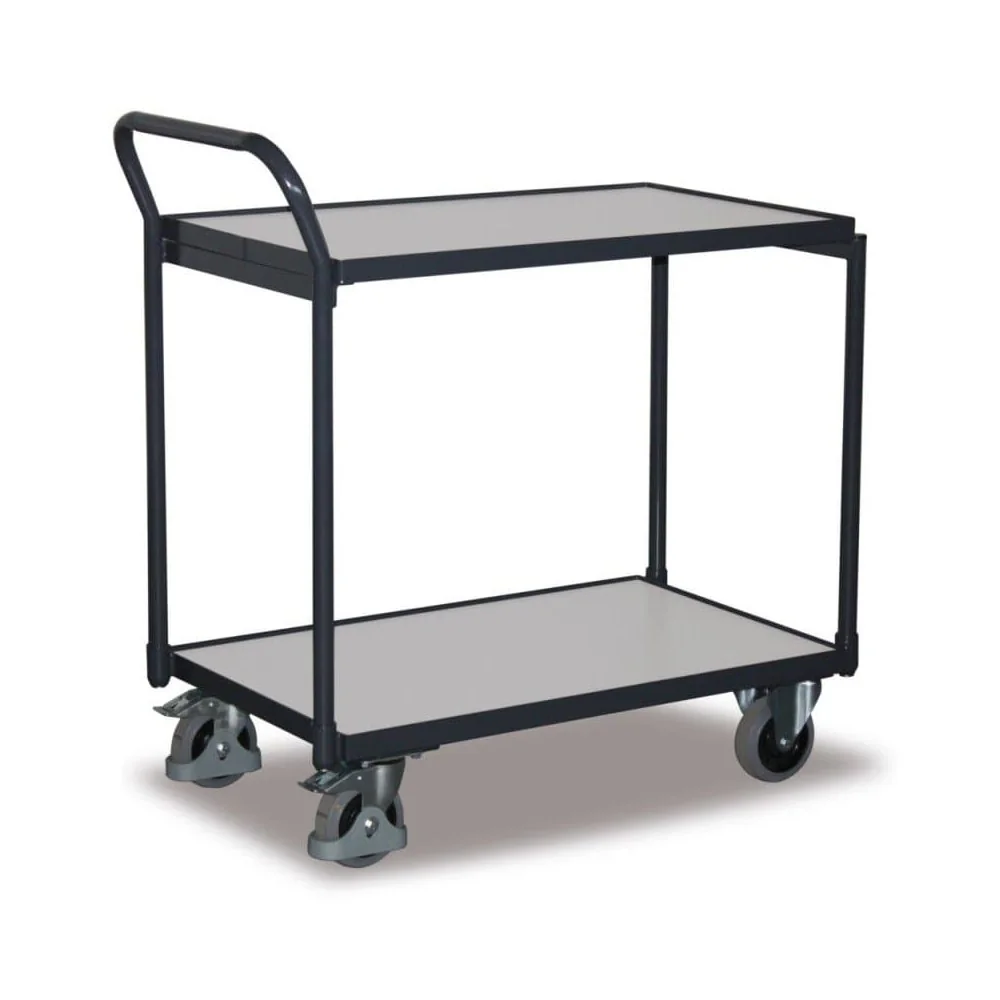

Tischwagen mit zwei Flächen
Ausführung mit zwei Ladeflächen, EasySTOP-Funktion und 250 kg Traglast für Werkzeug- und Materialtransporte.
Tischwagen-Produktdaten

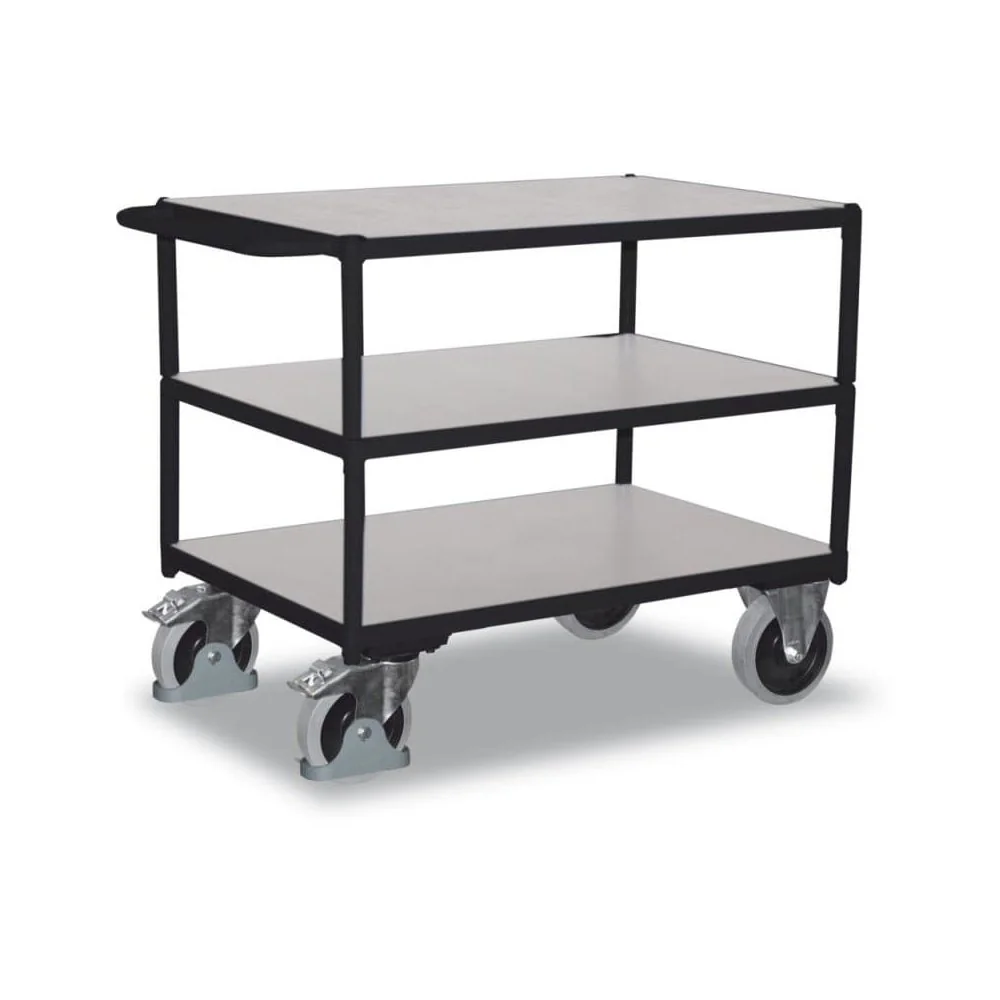

Schwerlast-Tischwagen
Drei Ladeflächen, EasySTOP-System und 500 kg Traglast für schwere Werkzeuge, Werkstücke und Baugruppen.
Schwerlast-ProduktdatenTechnische Daten richtig interpretieren
Traglastangaben beziehen sich auf den jeweiligen Wagen oder Boden und nicht automatisch auf jedes Zubehörteil. Beim Zusatzboden Typ XL sind beispielsweise 80 kg angegeben, während komplette Wagen bis 250 kg, 400 kg oder 500 kg tragen können. Verteilen Sie schweres Material gleichmäßig und beladen Sie keine Fläche über ihre eigene Grenze.
Die Produktangaben unterscheiden außerdem Außenabmessung und Ladefläche. Ein Außenmaß von 1190 x 700 mm bedeutet beim Typ L noch nicht, dass alle 1190 x 700 mm frei aufliegbar sind; hier nennt der Text 1000 x 700 mm als Ladefläche. Bei hohen Etagenwagen sollten auch Griffhöhe, oberster Boden und Türdurchgänge zusammen gerechnet werden. Eine Gesamthöhe von 1530 mm kann in standardisierten Durchgängen passen, in Zonen mit niedrigen Deckenkanten oder Kabelwegen jedoch relevant sein.
Für den Betrieb mit elektrostatisch empfindlichen Komponenten sind elektrisch leitfähige Flächen und Bereifung zentrale Ausstattungsmerkmale. Die beschriebenen Varianten nennen elektrisch leitfähige Dekorspanplatten, elektrisch leitfähige Vollgummibereifung und Bodenkonstruktionen mit L-Profil. Welches Gesamtsystem für Ihren Arbeitsplatz erforderlich ist, hängt von internen Vorgaben, Bauteilen und dem übrigen ESD-Konzept ab.
Etagen- und Tischwagen im direkten Vergleich
| Merkmal | ESD-Etagenwagen | ESD-Tischwagen |
|---|---|---|
| Hauptaufgabe | Mehrere Materialien auf verschiedenen Ebenen transportieren und zwischensortieren | Arbeitsmaterial nahe an Montageplatz oder Werkbank bringen |
| Böden oder Flächen | Drei oder fünf Böden laut Produktdaten | Zwei oder drei Ladeflächen laut Produktdaten |
| Traglasten | Versionen mit 250 kg | Versionen mit 250 kg, 400 kg und 500 kg |
| Vorteilhafte Zone | Kommissionierung, Laborwege, Sammelplätze, Projektarbeit | Werkbank, Reparaturplatz, Montagezelle, Prüfarbeitsplatz |
Zubehör und Nachrüstung planen
Zusatzböden sind in diesem Sortiment ein praktischer Weg, bestehende Wagen an neue Aufgaben anzupassen. Ein leitfähiger Boden Typ L mit 995 x 685 mm ist für die passende Wagengröße vorgesehen; der Typ M misst 995 x 585 mm und der Typ XL 1195 x 785 mm. Vor einer Nachrüstung lohnt ein Blick auf Gesamttraglast, Bodentraglast, Freiraum zwischen den Ebenen und die gewünschte Entnahmerichtung. Wer kleine Teile transportiert, profitiert von niedrigen Kanten oder passenden Behältern; wer große Platten bewegt, braucht eine durchgehende Auflagefläche.
Wenn ein Wagen vor allem als rollender Arbeitstisch dienen soll, sind Tischwagen mit zwei oder drei Flächen naheliegend. Für Sammelwege mit vielen unterschiedlichen Artikeln bietet ein hoher Etagenwagen mehr Trennung. Benötigen Sie beide Funktionen, kann eine Kombination aus einem kompakten Tischwagen und einem hohen Etagenwagen sinnvoller sein als ein Kompromissmodell.
Passende Kategorien für verwandte Aufgaben
Diese Nachbarbereiche helfen, den Wagentyp weiter einzugrenzen, wenn kein ESD-Modell die Aufgabe am besten abbildet.
Hohe Varianten mit drei oder fünf Böden für sortierte Materialströme.
Niedrige Arbeitswagen mit zwei oder drei Ladeflächen.
Weitere Transportwagen
Für Ordnner, Unterlagen und Bürotransporte.
Für Pakete, Kartons und mehrschichtiges Lagern.
Für modulare Lösungen und hohe Lastanforderungen.
Für flächige Materialien und rollende Arbeitstische.
Ein leitfähiger Zusatzboden Typ L zeigt zudem, wie bestehende ESD-Wagen später ergänzt werden können.
Häufige Fragen zu ESD-Wagen
Was bedeutet ESD bei einem Transportwagen?
ESD steht für elektrostatische Entladung. Ein ESD-Wagen ist mit elektrisch leitfähigen Komponenten ausgestattet, damit er in Bereichen mit elektrostatisch empfindlichen Bauteilen eingesetzt werden kann. Zu diesen Komponenten können leitfähige Dekorspanplatten, Vollgummibereifung und passende Bodenkonstruktionen gehören.
Etagenwagen oder Tischwagen: Was ist der Unterschied?
Ein Etagenwagen ist höher und hat in dieser Kategorie drei oder fünf Böden. Er dient dazu, mehrere Materialien getrennt auf verschiedenen Ebenen zu transportieren. Ein Tischwagen ist niedriger und hat zwei oder drei Ladeflächen. Er bringt Material näher an Werkbank oder Montageplatz.
Wie viel Traglast ist notwendig?
Berechnen Sie das Gesamtgewicht aller Teile, Behälter und Werkzeuge, die gleichzeitig gefahren werden, und wählen Sie dann eine Traglast mit Abstand. Für leichte Komponenten sind in dieser Kategorie 250-kg-Modelle vorhanden. Für schwerere Lasten gibt es Tischwagen mit 400 kg oder 500 kg.
Wann ist EasySTOP wichtig?
EasySTOP bezeichnet lenkrollenseitige Stoppfunktion in mehreren Produktbeschreibungen. Diese Ausstattung ist relevant, wenn der Wagen während der Arbeit an einer festen Position bleiben soll, etwa beim Be- und Entladen oder neben einem Montageplatz.
Lassen sich ESD-Wagen erweitern?
Für Etagenwagen gibt es Zusatzböden in den Typen S, M, L und XL. Die Fakten nennen unter anderem 995 x 685 mm für Typ L, 995 x 585 mm für Typ M und 1195 x 785 mm für Typ XL. Entscheidend ist, dass Boden und Wagentyp zusammenpassen.
Welche Maße sollten zuerst verglichen werden?
Wichtig sind Außenmaß, Ladefläche, Gesamthöhe und Abstand zwischen den Ebenen. Dazu kommen Türbreiten, Gangbreiten und die Fläche am Zielarbeitsplatz. Nur so lässt sich erkennen, ob Behälter, Werkstücke und der gesamte Wagen in den geplanten Weg passen.
Kurzcheck vor der Entscheidung
- Lastart und maximales Gesamtgewicht bestimmen.
- Längstes und breitestes Teil gegen die Ladefläche messen.
- Anzahl der benötigten Ebenen und Trennungen festlegen.
- Wege, Durchgänge und Wendeflächen kontrollieren.
- EasySTOP, Radtyp und Leitfähigkeit mit den Arbeitsplatzvorgaben abgleichen.
- Zusatzbodentyp prüfen, falls der Wagen später wachsen soll.
Mit dieser Reihenfolge lässt sich die Auswahl auf die Modelle eingrenzen, deren Traglast, Grundfläche, Bodenzahl und Rollenausstattung tatsächlich zum geplanten Einsatz passen. Ein Blick auf die beiden Unterkategorien hilft anschließend, zwischen hochsortiertem Materialtransport und arbeitsplatznahem Tischwagen zu unterscheiden.
