Schlauchschellen Edelstahl

Spannbereich zuerst lesen

Bei einer Schlauchschelle entscheidet zuerst der Außendurchmesser des Schlauchs am Anschluss. Der angegebene Spannbereich nennt die beiden Grenzen, zwischen denen die Ausführung eingeordnet ist. Deshalb den Durchmesser messen und mit der Produktangabe vergleichen. Eine Schelle mit 20–32 mm deckt einen anderen Bereich ab als eine Ausführung mit 25–40 mm. Im Faktenbestand stehen kleine Bereiche wie 8–12 mm und 10–16 mm ebenso wie 12–20 mm, 12–22 mm, 16–25 mm, 16–27 mm und 20–32 mm. Für größere Verbindungen sind 32–50 mm, 40–60 mm, 64–67 mm und 149–162 mm dokumentiert.

Für kleinere Anschlüsse sind 8–12 mm, 10–16 mm, 12–20 mm und 12–22 mm als getrennte Bereiche aufgeführt. Bei 16–25 mm und 16–27 mm liegen die Grenzen nahe beieinander, die Bandbreiten und Materialkennzeichnungen unterscheiden sich jedoch je nach Eintrag. Ein Messwert an der Verbindung hilft deshalb mehr als die alleinige Suche nach einer ähnlichen Zahl im Namen.

Spannbereich und Bandbreite trennen

Zwei Zahlenreihen in einem Artikelnamen haben unterschiedliche Aufgaben. 9 mm oder 12 mm bezeichnet die Bandbreite; 8–12 mm, 20–32 mm oder 40–60 mm bezeichnet den Spannbereich. Die Bandbreite ist also nicht der Durchmesser des Schlauchs. Für die Auswahl werden beide Angaben zusammen gelesen. Bei 9 mm finden sich zum Beispiel 8–12 mm, 10–16 mm, 12–22 mm, 16–27 mm, 20–32 mm und 25–40 mm. Bei 12 mm kommen unter anderem 12–22 mm, 16–25 mm, 20–32 mm, 25–40 mm, 32–50 mm und 40–60 mm vor.

W2 und W4 im Sortiment einordnen

Die Produktdaten führen Edelstahl-Schlauchschellen mit der Kennzeichnung W2 oder W4. W2-Ausführungen sind hier mit 9 mm Bandbreite und Bereichen von 8–12 mm, 10–16 mm, 12–22 mm, 16–27 mm, 20–32 mm und 25–40 mm sowie mit 12 mm Bandbreite und 20–32 mm beziehungsweise 40–60 mm beschrieben. W4-Ausführungen erscheinen mit 12 mm Bandbreite und Spannbereichen von 12–22 mm, 16–25 mm, 20–32 mm, 25–40 mm, 32–50 mm und 40–60 mm. Die Kennzeichnung ist ein Vergleichspunkt neben Maß und Bauform; eine Auswahl sollte sich auf die konkrete Produktangabe stützen.

Ein direkter Vergleich gleicher Spannbereiche macht die Auswahl greifbarer. Für 20–32 mm sind W2-Ausführungen mit 9 mm und 12 mm Bandbreite sowie eine W4-Ausführung mit 12 mm Bandbreite dokumentiert. Für 25–40 mm finden sich 9 mm W2, 12 mm W2 und 12 mm W4. Beim Bereich 40–60 mm stehen 12 mm W2 und 12 mm W4 zur Verfügung. Die Spanne allein beschreibt daher noch nicht die gesamte Variante; Bandbreite, W2 oder W4, Bauform und die Normangabe werden mitgelesen.

DIN 3017 als zusätzliche Angabe

Bei zahlreichen Ausführungen wird DIN 3017 im Namen oder in der Beschreibung genannt, unter anderem bei den Varianten 9 mm/25–40 mm, 12 mm/32–50 mm, 9 mm/16–27 mm und 12 mm/40–60 mm. Die Normangabe ersetzt nicht den Blick auf W2 oder W4, Bandbreite und Spannbereich. Bei der Gegenüberstellung bleiben daher alle genannten Daten der jeweiligen Ausführung zusammen.

Bauform: Schneckengewinde oder Gelenkbolzen

Die meisten beschriebenen Schlauchschellen sind Schneckengewindeschellen. Bei diesen Ausführungen nennen die Fakten ein Band, ein Gehäuse und eine Schraube; beim Modell mit 12 mm Bandbreite und 20–32 mm Spannbereich sind Schlitz/Kreuz und Sechskantfassung aufgeführt. Daneben gibt es Gelenkbolzenschellen, die auch als Spannbackenschellen bezeichnet werden. Diese Bauform ist in den Daten mit 64–67 mm, 70 mm und 149–162 mm vertreten. Der Unterschied ist damit nicht nur eine Frage des Maßes: Zuerst wird geprüft, ob die gewünschte Ausführung als Schneckengewindeschelle oder Gelenkbolzenschelle benannt ist, danach das angegebene Maß.

Für größere Bereiche genauer vergleichen

Bei der Gelenkbolzenschelle 64–67 mm stehen Edelstahl und Spannbackenschelle im Namen; die Beschreibung nennt Edelstahl W2. Die Ausführung 149–162 mm nennt W2 Edelstahl und Spannbackenschelle. Das Modell mit 70 mm ist als Gelenkbolzenschelle aus Edelstahl mit DIN 3017 benannt. Diese Angaben dürfen nicht zu einem gemeinsamen Spannbereich zusammengezogen werden. Maßgeblich ist die Schreibweise der einzelnen Produktkarte.

Montageangaben aus den Produktdaten

Für die Schneckengewindeschellen werden Schraubenköpfe mit Schlitz, Kreuz oder Sechskantfassung genannt. Beim Produkt mit 12 mm Bandbreite und 20–32 mm Spannbereich sind Schlitz/Kreuz und Sechskantfassung ausdrücklich aufgeführt. Bei der 9-mm-Ausführung 16–27 mm nennt die Beschreibung einen 7-mm-Sechskantkopf; derselbe Hinweis steht beim W2-Modell 12 mm/40–60 mm. Das Werkzeug lässt sich damit anhand des jeweiligen Schraubenkopfs auswählen.

Vor dem Anziehen wird die Schelle gerade um die Verbindung gelegt. Das Band sollte nicht verdreht sein und die Werkzeugaufnahme sollte zum Schraubenkopf passen. Ein pauschaler Anzugswert ist in den vorliegenden Produktfakten nicht angegeben. Deshalb lässt sich aus dem Katalog kein allgemeines Drehmoment ableiten. Nach dem Anziehen bleibt der Spannbereich der Ausführung unverändert; bei einem anderen Schlauchdurchmesser ist eine andere Schelle zu prüfen.

Edelstahl-Ausführungen nach Einsatzumfeld ordnen

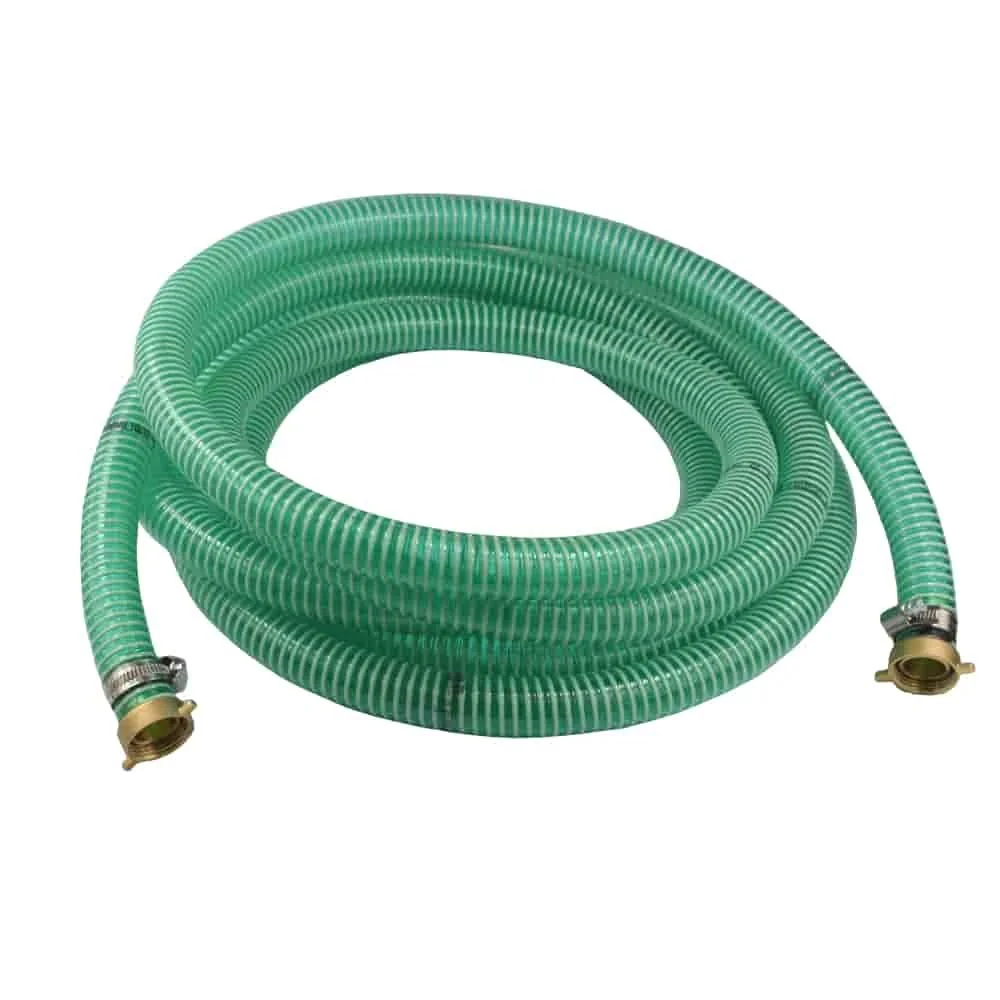

Die Fakten ordnen die Schellen verschiedenen Anwendungen zu: Garten, Werkstatt, Landwirtschaft, Industrie sowie Druck- und Saugschläuche. Das sind keine einheitlichen technischen Klassen. Für einen Gartenschlauch ist zuerst dessen Außendurchmesser zu messen; für eine industrielle Verbindung kommen zusätzlich Bauform, W2 oder W4 und die DIN-Angabe aus der Produktkarte in Betracht. Die Bezeichnungen geben einen Vergleichsrahmen, ersetzen aber keine Prüfung der konkreten Anschlussmaße. Bei einem Set mit Druckschlauch werden außerdem Messing-Verschraubung und Edelstahl-Schellen genannt; dieses Set ist daher als Kombination aus Schlauch und Verbindungsteilen einzuordnen.

Produkte mit klaren Maßangaben

Die folgenden Karten zeigen drei unterschiedliche Einträge aus den Produktdaten. Spannbereich, Bandbreite, Materialkennzeichnung und Bauform stehen jeweils zusammen, damit die Angaben nicht über verschiedene Ausführungen hinweg vermischt werden.

W4, 12 mm, 20–32 mm

Schneckengewinde, Edelstahl W4, 12 mm Bandbreite und Spannbereich 20–32 mm. Die Schraube ist mit Schlitz/Kreuz und Sechskantfassung beschrieben.

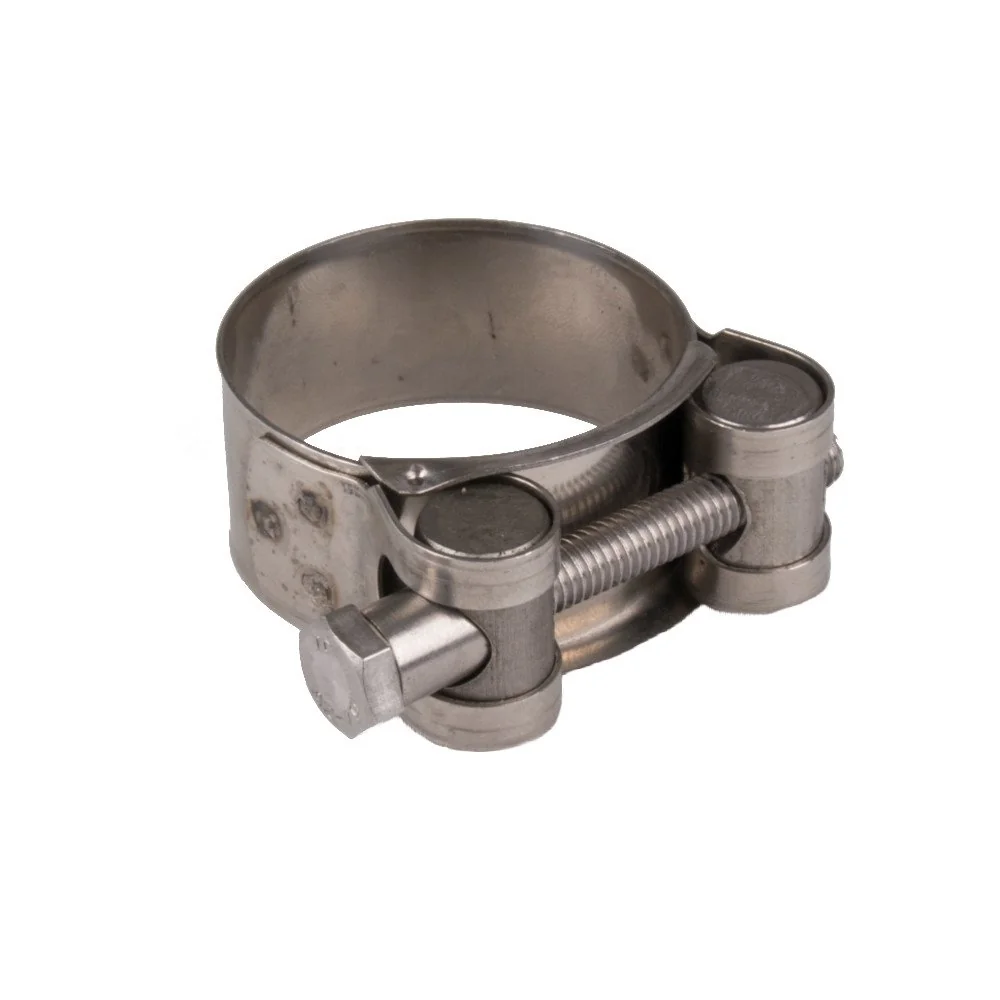

Gelenkbolzen, 64–67 mm

Gelenkbolzenschelle beziehungsweise Spannbackenschelle mit 64–67 mm und Edelstahl W2 laut Produktbeschreibung.

W4, 12 mm, 12–22 mm

Edelstahl W4 mit 12 mm Bandbreite, Spannbereich 12–22 mm und der Angabe DIN 3017.

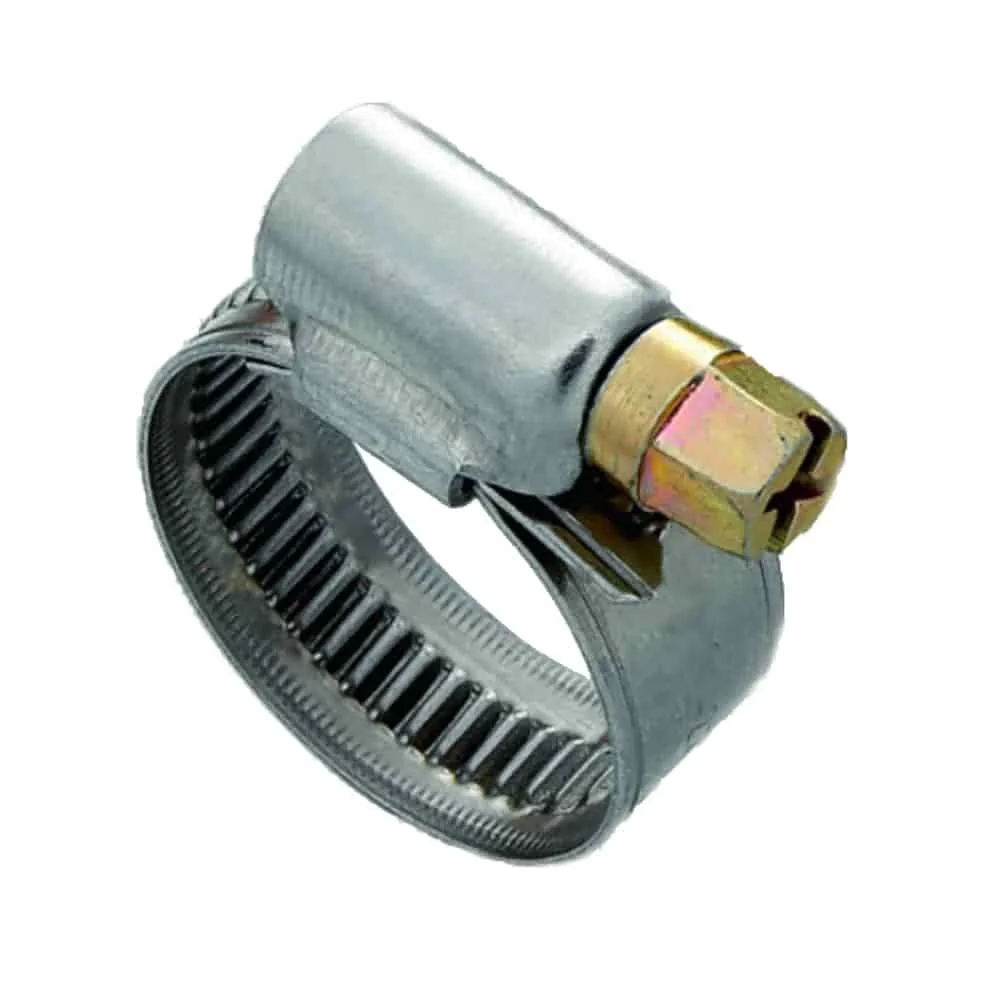

Als Vergleich mit 9 mm Bandbreite steht die Ausführung mit 25–40 mm und W2 zur Verfügung: Schlauchschellen Edelstahl, 9 mm, 25–40 mm, W2, DIN 3017.

Verwandte Kategorien

Zwei benachbarte Kategorien ergänzen den Pfad. Ihre Bezeichnungen geben die Richtung für Sets beziehungsweise weitere Schellen an; technische Maße sollten weiterhin aus der jeweiligen Produktkarte stammen.
