Schlauchverbinder Kunststoff: die passende Bauform finden

Schlauchverbinder aus Kunststoff verbinden Schläuche, führen Leitungen zusammen oder ändern den Verlauf einer Schlauchstrecke. In dieser Kategorie stehen gerade Verbinder, T-Stücke, Y-Stücke, Winkel, Tüllen, reduzierte Ausführungen und Anschlüsse mit Gewinde oder Stecksystem nebeneinander. Dadurch lässt sich die Auswahl an der konkreten Aufgabe ausrichten: Eine Abzweigung verlangt eine andere Form als eine Richtungsänderung, und ein Übergang zwischen zwei Maßen braucht eine reduzierte Variante.

Für die Zuordnung zählen drei Angaben: die Bauform, das Anschlussmaß und die Material- oder Betriebsangabe des jeweiligen Produktfakts. Ein Produktname wie T-Stück, Y-Stück oder Winkel beschreibt die Grundform. Die Millimeter- oder Zollangabe grenzt die passende Größe ein. Tülle, Kupplung, Außengewinde und Stecksystem kennzeichnen die Art des Anschlusses. Erst diese Angaben zusammen machen die Varianten vergleichbar.

T-Stücke und Y-Stücke für Abzweigungen

Ein T-Stück ist für eine Verbindung mit Abzweig geformt. In den Produktfakten finden sich dafür unter anderem T-Stücke mit 5 mm, 10 mm und 25 mm. Das 10-mm-T-Stück wird als Kunststoffverbinder aus POM beschrieben; beim 25-mm-T-Stück nennt der Fakt ebenfalls POM sowie Beständigkeit gegen Öle und Laugen. Das 5-mm-T-Stück wird mit POM, geringem Gewicht und Beständigkeit gegen Salzlösungen aufgeführt. Diese Beispiele zeigen, warum neben der Form auch das konkrete Maß und der Datenblock der Variante zählen.

Y-Stücke teilen eine Leitung in zwei abgehende Richtungen. Beschrieben sind Y-Stücke für 6 mm, 10 mm und 16 mm. Das 6-mm-Modell wird als Kunststoff-Y-Stück aus POM mit kompakter Bauform genannt. Für das 10-mm- und das 16-mm-Modell nennen die Produktfakten POM; beim 16-mm-Modell werden außerdem Diesel, Benzin und Laugen als Beständigkeitsangaben aufgeführt. Ein 3-Wege-Abzweig für 1 Zoll sowie ein 3-Wege-Verbinder für 3/4 Zoll und 1 Zoll bilden die größeren Anschlussvarianten.

Winkel, Tüllen und Reduzierungen

Winkelverbinder ändern die Richtung einer Schlauchstrecke um 90 Grad. In den Fakten sind dafür unter anderem Ausführungen mit 8 mm, 10 mm, 16 mm und 19 mm genannt. Der 8-mm-Winkelverbinder wird aus Kunststoff beziehungsweise POM beschrieben, der 10-mm-Verbinder als Kunststoff-Winkel mit 90 Grad. Auch der 16-mm- und der 19-mm-Winkel sind mit dieser Richtungsänderung aufgeführt. Die Wahl erfolgt daher nicht nur nach dem Winkel, sondern nach dem zugehörigen Anschlussmaß.

Bei einer Tülle steht die Verbindung über das genannte Schlauchmaß im Vordergrund. Beispiele aus den Fakten sind eine 16-mm-Kunststoff-Tülle und eine 19-mm-Tülle aus POM. Reduzierverbinder verbinden dagegen zwei unterschiedliche Maßangaben: genannt werden 8 mm x 4 mm sowie 12 mm x 8 mm. Das reduzierte T-Stück mit 12 mm kombiniert die Abzweigform mit einer Reduzierung. Die Schreibweise im jeweiligen Produktnamen beziehungsweise Fakt sollte dabei unverändert mit dem vorhandenen Schlauchanschluss abgeglichen werden.

Nach Anschlussmaß auswählen

Bei Kunststoff-Schlauchverbindern stehen Millimeter- und Zollangaben nebeneinander. Die Produktfakten nennen bei den metrischen Varianten 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 19 mm und 25 mm. Dazu kommen reduzierte Kombinationen wie 8 mm x 4 mm und 12 mm x 8 mm. Ein Maß mit zwei Zahlen ist deshalb anders zu lesen als ein einfacher 10-mm- oder 16-mm-Verbinder: Es beschreibt eine Reduzierung und nicht nur eine einzelne Anschlussgröße.

• Millimeter und Form: Ein 10-mm-T-Stück, ein 10-mm-Y-Stück und ein 10-mm-Winkel haben trotz gleicher Zahl unterschiedliche Aufgaben. Die Bauform muss zur geplanten Schlauchführung passen.
• Reduzierte Anschlüsse: Bei 8 mm x 4 mm oder 12 mm x 8 mm sind beide Werte zu berücksichtigen. Das gilt auch für das reduzierte 12-mm-T-Stück.
• Zoll und Mischanschlüsse: Ein 3-Wege-Abzweig ist mit 3/4 Zoll und 1 Zoll beschrieben. Beim 1-Zoll-Wasserhahn-Adapter nennt der Produktfakt ein Außengewinde und zusätzlich ein 32-mm-Innengewinde.

Für den Anschluss am Wasserhahn ist damit nicht jeder Schlauchverbinder austauschbar. Der 1 Zoll Wasserhahn Adapter ist im Fakt mit 1 Zoll Außengewinde und 32 mm Innengewinde beschrieben. Ein anderer Adapter aus den Produktfakten wird mit 32 mm Gewinde und einem 1-Zoll-Stecksystem genannt. Die Anschlussart steht somit neben dem Maß.

Materialangaben und technische Werte richtig einordnen

Bei mehreren Schlauchverbindern nennen die Produktfakten POM beziehungsweise Polyacetal-Copolymer als Material. Das betrifft unter anderem die reduzierten Verbinder, die Winkel sowie T- und Y-Stücke in den beschriebenen Größen. Die Texte führen für diese jeweiligen Varianten Beständigkeitsangaben gegenüber Stoffen wie Benzin, Diesel, Ölen, Fetten, Laugen oder Salzlösungen auf. Solche Angaben gehören immer zur konkreten Produktkarte; sie sind keine pauschale Aussage für jede Ausführung der Kategorie.

Für mehrere der beschriebenen POM-Varianten werden eine Betriebstemperatur von -40 °C bis +80 °C, kurzzeitig bis +110 °C für bis zu eine Stunde, und ein maximal zulässiger Druck von 10 bar genannt. Die Werte helfen bei der Zuordnung, wenn Temperatur oder Druck im Schlauchsystem eine Rolle spielen. Maßgeblich bleibt, ob genau diese Angaben im Fakt der ausgewählten Variante stehen. So werden Größen, Bauform und technische Grenzen nicht miteinander verwechselt.

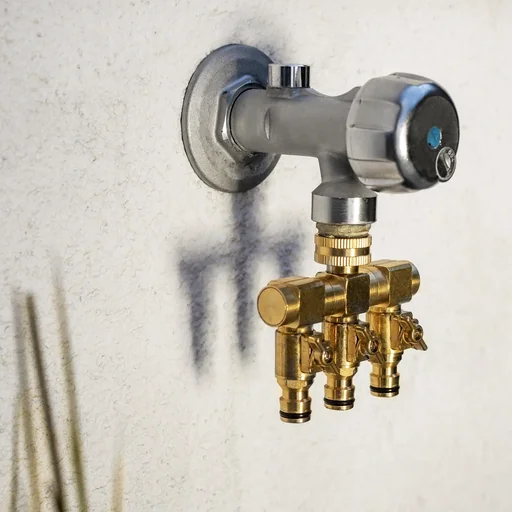

Der 3-Wege-Wasserverteiler ist in seinem Produktfakt anders beschrieben: Dort werden massives Messing, 3 separate Anschlüsse sowie 3/4 Zoll mit integriertem Adapter für 1/2-Zoll-Hähne genannt. Er gehört damit wegen seiner Anschlussaufgabe in das Umfeld der Schlauchverbinder, ist beim Material aber von den POM-Kunststoffverbindern zu unterscheiden. Das Gewicht wird mit 1 kg angegeben. Diese Gegenüberstellung macht den Materialhinweis bei der Auswahl sichtbar.

Drei Varianten im Produktüberblick

Die folgenden Karten zeigen drei unterschiedliche Auswahlachsen: eine Reduzierung mit Abzweig, eine Richtungsänderung und eine Y-Verteilung. Bild und Produktlink gehören jeweils zur selben Variante. Die Kurztexte übernehmen nur Angaben aus den zugehörigen Produktfakten.

T-Stück reduziert 12 mm

Der Fakt nennt ein reduziertes T-Stück mit 12 mm, POM als Material, Montage ohne Werkzeug und ein Gewicht von 0,01 kg.

Winkelverbinder 8 mm, 90 Grad

Für diese Variante werden 8 mm Anschlussgröße, ein 90-Grad-Winkel, Kunststoff beziehungsweise POM und ein Gewicht von 0,01 kg genannt.

Y-Stück 16 mm

Der Produktfakt beschreibt ein Y-Stück für 16 mm aus POM und nennt Beständigkeitsangaben für Diesel, Benzin und Laugen sowie 0,01 kg Gewicht.

Auswahl in vier Schritten

1. Aufgabe festlegen: Für einen Abzweig kommen T- oder Y-Stücke infrage, für eine Richtungsänderung ein 90-Grad-Winkel. Eine Tülle oder Kupplung steht für eine andere Anschlussform.
2. Anschlussmaß abgleichen: Das vorhandene Maß muss mit der Angabe der Variante übereinstimmen. Bei einer Reduzierung werden beide Maße, etwa 8 mm x 4 mm, gemeinsam betrachtet.
3. Anschlussart beachten: Außengewinde, Innengewinde, Tülle und Stecksystem sind unterschiedliche Ausführungen. Das ist besonders bei Wasserhahn-Adaptern und bei den 1-Zoll-Varianten relevant.
4. Material- und Betriebsdaten lesen: Wenn der Fakt POM, Polyacetal-Copolymer, Temperatur, Druck oder eine Beständigkeitsangabe nennt, wird diese Information der einzelnen Variante zugeordnet.

Mit dieser Reihenfolge bleibt die Suche übersichtlich: Erst die Bewegungs- oder Verbindungsaufgabe, danach das Maß, dann die Anschlussart und zuletzt die technischen Angaben. Eine große Zahl ähnlicher Namen wird so auf die Merkmale reduziert, die für die eigene Schlauchstrecke tatsächlich relevant sind.
