Dreipunktaufnahme Bolzen
Bolzen für Oberlenker, Unterlenker, Anhängepunkte und Sicherungen: Ausführungen nach Baugruppe, Kategorie, Durchmesser, Länge und Griffsystem vergleichen.
Bolzen für die Dreipunktaufnahme einordnen
Die Kategorie gehört zur Dreipunktaufnahme im Bereich Landwirtschaft und Anbaugeräte. Die Produktnamen und Produktdaten zeigen verschiedene Baugruppen: Oberlenker, Unterlenker, Anhängebolzen und Sicherungsbolzen. Unterschiede liegen außerdem bei Kategorie, Durchmesser, Länge, Form, Griffsystem und mitgelieferten Teilen. Damit lässt sich die Suche auf die Aufnahme und die Maße ausrichten. Ein Bolzen mit 31 mm Durchmesser kann je nach Ausführung 155 mm, 200 mm, 250 mm, 350 mm, 480 mm oder 630 mm als Längenangabe tragen; diese Werte gehören jeweils zu den genannten Produkten. Bei Ober- und Unterlenkerbolzen spielen zusätzlich die Kategorien I und II sowie Stufenformen eine Rolle. Die folgenden Beispiele ordnen die Unterschiede nach diesen Merkmalen.
Für die Zuordnung sind die Angaben immer artikelbezogen zu lesen. Die 22-mm- und 28-mm-Maße der beschriebenen Unterlenker-Stufenbolzen stehen nicht automatisch für jede andere Variante. Ebenso nennt die Produktkarte des Oberlenker-Bolzens eine Kombination aus 19 und 25 mm, während andere Oberlenkerbolzen eigene Kategorien und Längen im Namen tragen. Diese Trennung macht den Vergleich übersichtlich: erst die Baugruppe bestimmen, dann Kategorie, Durchmesser, Länge und Ausstattung gegenüberstellen.
Oberlenkerbolzen
Die Daten nennen Kategorien I und II, einzelne Längen sowie Stufenbolzen mit 19, 25 oder 32 mm. Damit steht die Zuordnung zur Oberlenkeraufnahme im Mittelpunkt.
Unterlenkerbolzen
Hier unterscheiden die Beispiele vor allem Länge, Kategorie und Stufenform. Genannt werden unter anderem 181 mm, 202 mm und 150 mm sowie Durchmesser von 22 und 28 mm.
Anhänge- und Sicherungsbolzen
Kippgriff, Zuggriff, gebogene Ausführung, Kette, Federstecker und Klappstecker sind die genannten Unterscheidungsmerkmale der jeweiligen Artikel.
Oberlenkerbolzen nach Kategorie und Maß
Oberlenker: Kategorie und Durchmesser

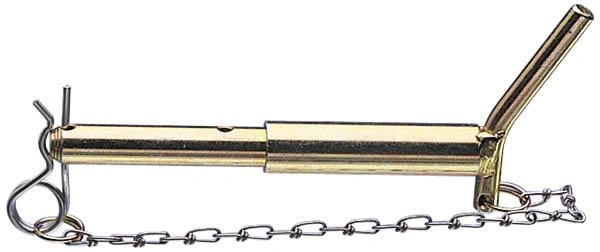

Bei Oberlenkerbolzen ist zunächst die Kategorie der vorhandenen Aufnahme zuzuordnen. Das Faktenblatt zum Artikel „Oberlenker - Bolzen“ nennt Kategorie II + I sowie 25 und 19 mm. Zusätzlich werden Bolzen-Ø 19/25 mm und Bolzenlänge 100/100 mm angegeben. Kette und Federstecker sind bei dieser Ausführung als Verlustsicherung aufgeführt.
Weitere Varianten zeigen, wie stark sich die Daten unterscheiden können. Der Produktname „Oberlenkerbolzen Kategorie I, 105 mm“ nennt Kategorie I und 105 mm; beim „Oberlenkerbolzen Kategorie II, 135 mm“ stehen Kategorie II und 135 mm im Namen. Die Beschreibungen dieser beiden Artikel führen eine verzinkte Ausführung an. Beim „Oberlenker-Stufenbolzen, Kat. 2 (Ø 25 mm) - 3 (Ø 32 mm)“ ist der Übergang zwischen 25 und 32 mm bereits in der Bezeichnung erkennbar; auch hierfür wird verzinkt genannt.
Für den Vergleich zählt deshalb die konkrete Kombination aus Kategorie, Durchmesser und Länge. Eine Stufenform mit zwei Durchmessern wird anders eingeordnet als ein Bolzen mit einem einzelnen Maß. Die Angaben in den Produktnamen gehören jeweils zur genannten Variante und sollten nicht auf andere Oberlenkerbolzen übertragen werden.
Unterlenkerbolzen: Stufen und Kategorien
Unterlenker: Länge, Durchmesser und Kategorie

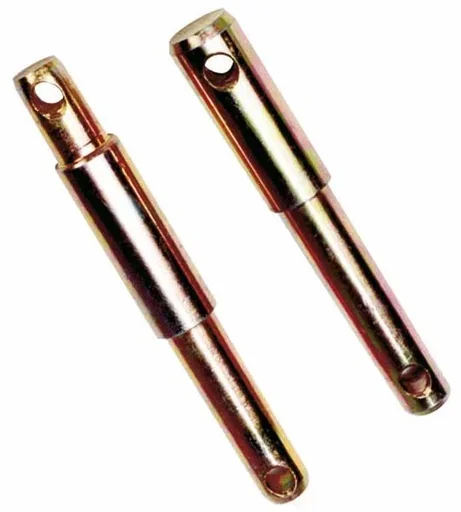

Bei den Unterlenker-Stufenbolzen treffen Längenangabe und Kategorie auf eine abgestufte Form. Der Artikel „Unterlenker Bolzen, 202 mm - Kategorie 1 - 2 - 1“ ist laut Beschreibung an beiden Enden mit 22 mm Durchmesser ausgeführt; die dicke Stelle hat 28 mm. Der Produktname trägt zusätzlich die Länge 202 mm und die genannte Kategorienfolge.
Beim „Unterlenker Bolzen, 181 mm - Kategorie 1 - 2“ wird die dünne Seite mit 22 mm und die dicke Seite mit 28 mm beschrieben. Die Länge 181 mm und die Kategorie stehen im Namen. Eine weitere Ausführung lautet „Unterlenker - Bolzen, 150 mm / Kategorie 2 - 2“; in den Produktdaten werden ein Federring und eine Mutter sowie Kat. 1 mit Ø 22 mm und Kat. 2 mit Ø 28 mm genannt.
Im Sortiment erscheinen außerdem Unterlenker-Bolzen mit 149 mm in den Kombinationen Kategorie 1 - 2 und Kategorie 2 - 1 sowie ein Artikel mit 140 mm und Kategorie 1 - 1. Diese Angaben gehören zu den jeweiligen Produktnamen. Für die Zuordnung werden daher Länge und Kategorienfolge zusammen betrachtet, während die beschriebene Stufenform die Maße an den einzelnen Abschnitten erklärt.
Anhängebolzen mit Griff oder gebogener Form
Anhängebolzen: Länge und Griffsystem
Bei Anhängebolzen stehen Griffart und Längenangabe im Vordergrund. Der Einhand-Anhängesicherungsbolzen ist in den Produktdaten mit 31 mm Bolzenmaß und 155 mm Bolzenlänge beschrieben. Die Kippgriff-Varianten tragen 250 x 31 mm, 350 x 31 mm oder 630 x 31 mm im Produktnamen. Ihre Beschreibungen nennen einen Bolzen-Ø von 31 mm sowie eine verzinkte, aus einem Stück gedrehte Ausführung. Für die 630-mm-Länge wird außerdem die Verwendung an Traktoren mit Kabine genannt.
Bei den Zuggriff-Ausführungen nennt der Produktname 200 x 31 mm in gerader Form, außerdem 480 x 31 mm und 350 x 31 mm. Beim Artikel mit 200 x 31 mm führen die Produktdaten eine gerade Ausführung, einen Zuggriff und Bolzen-Ø 31 mm an. Der gebogene Anhängebolzen ist mit einer Grifflänge von 630 mm und einem Bolzen-Ø von 31 mm beschrieben. Die Produktnamen mit Anhängerzubehör machen die jeweilige Griffart und Länge sichtbar.
Für die Auswahl werden daher nicht nur die 31 mm Durchmesser betrachtet. Zu vergleichen sind die Länge aus dem konkreten Namen, die Form gerade oder gebogen und das Griffsystem Kippgriff oder Zuggriff. Bei der Einhand-Ausführung kommt die Angabe 155 mm Bolzenlänge hinzu. So bleiben die Varianten anhand ihrer eigenen Daten getrennt.
Sicherungsbolzen und Zubehör
Kette, Stecker und Splintaufnahme

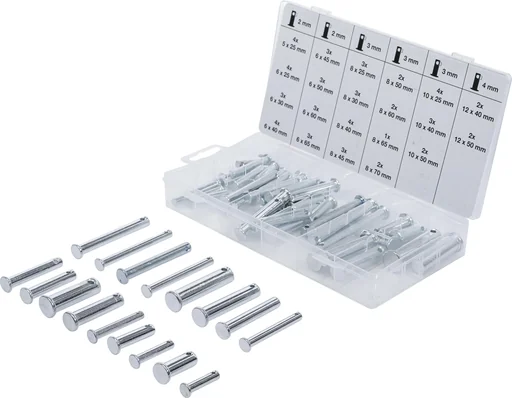

Die Sicherungsbolzen decken unterschiedliche Einzelmaße und Ausstattungen ab. Das „Sicherungsbolzen-Sortiment 60-teilig“ ist als zusammengefasste Variante benannt. In der Beschreibung werden Splintaufnahmen mit Ø 2 mm und Ø 3 mm aufgeführt. Für mehrere Abmessungen liegt damit ein Sortimentstitel vor; einzelne Größen lassen sich davon getrennt unterscheiden.
Der „Sicherungsbolzen, 110 mm, 2 Stück“ nennt einen Schaft-Ø von 12 mm, eine Schaftlänge von 110 mm und zwei Stück. Beim „Anhänger Sicherungsbolzen Ø 32 mm“ werden Bolzen-Ø 32 mm, Schaftlänge 145 mm sowie Kette und Federstecker beschrieben. Diese Angaben betreffen genau diese Anhänger-Variante.
Bei den Artikeln „Sicherungs Bolzen, 25 mm / 175 mm“, „Sicherungs Bolzen, 25 mm / 130 mm“ und „Sicherungs Bolzen, 19 mm / 130 mm“ ist jeweils eine verzinkte Ausführung mit Kette und Klappstecker aufgeführt. Der Oberlenker-Bolzen nennt dagegen Kette und Federstecker als Verlustsicherung. Beim Unterlenker-Bolzen mit 150 mm werden Federring und Mutter genannt. Die Zubehörteile sind damit ein eigener Vergleichspunkt neben Durchmesser und Länge.
Maße, Formen und Ausführung vergleichen
Eine nachvollziehbare Reihenfolge erleichtert die Zuordnung der Bolzen:
- Zuerst steht die Baugruppe: Oberlenker, Unterlenker, Anhängebolzen oder Sicherungsbolzen.
- Danach folgen Kategorie und Durchmesser. Bei Oberlenker- und Unterlenkerbolzen sind die Kategorien I und II beziehungsweise die genannte Kategorienfolge relevant.
- Die Länge wird immer aus dem konkreten Produktnamen oder Faktenblatt übernommen. Bei den Anhängebolzen kommen 155, 200, 250, 350, 480 und 630 mm in unterschiedlichen Ausführungen vor.
- Anschließend wird die Form oder das Griffsystem betrachtet: Kippgriff, Zuggriff, gerade oder gebogene Ausführung.
- Zum Schluss werden mitgelieferte Teile und die Materialangabe des einzelnen Artikels gelesen, etwa Kette, Federstecker, Klappstecker, Federring, Mutter oder eine verzinkte Ausführung.
Bei zwei Unterlenkerbolzen können 22 und 28 mm genannt werden, obwohl die Längen verschieden sind. Umgekehrt teilen mehrere Anhängebolzen den Durchmesser 31 mm, unterscheiden sich aber durch Griff und Länge. Diese Beispiele zeigen, warum ein einzelnes Maß nicht als allgemeine Eigenschaft der Kategorie gelesen werden sollte. Auch die Gewichte sind artikelbezogen: Der Oberlenker-Bolzen ist mit 0,78 kg, der Unterlenker-Bolzen mit 202 mm mit 0,70 kg und das 60-teilige Sicherungsbolzen-Sortiment mit 1,06 kg angegeben.
Produktbeispiele mit klaren Daten
Die folgenden Karten bündeln nur Angaben, die in den jeweiligen Produktdaten stehen. Sie zeigen drei unterschiedliche Gruppen und erleichtern den direkten Vergleich von Kategorie, Maß und Ausstattung.
Häufige Fragen zu Bolzen
Welche Angaben sind bei Oberlenkerbolzen wichtig?
Worin unterscheiden sich Unterlenkerbolzen?
Welche Ausführungen gibt es bei Anhängebolzen?
Welche Sicherungsteile sind in den Daten genannt?
Was enthält das Sicherungsbolzen-Sortiment?
