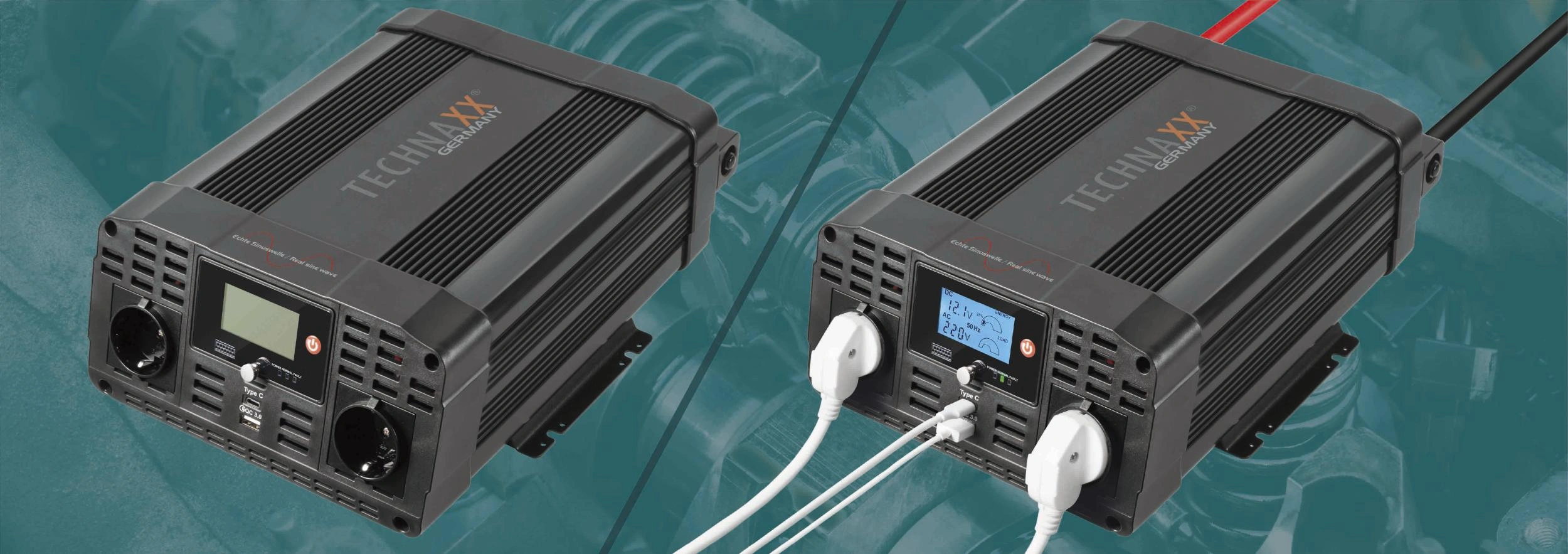

Spannungswandler, Wechselrichter
Für die Fahrzeugelektronik: Wechselrichter für 12V- oder 24V-Gleichstrom zu 230V-Wechselstrom sowie Spannungswandler für 24V auf 12V oder 230V auf 12V. Eingang, Ausgang, Leistung und Anschlüsse übersichtlich vergleichen.
Spannungswandler und Wechselrichter nach Aufgabe auswählen
Die Produktangaben in dieser Kategorie decken mehrere Umwandlungsrichtungen ab. Ein Teil der Geräte wandelt Gleichstrom aus einer 12-Volt- oder 24-Volt-Batterie in 230 Volt Wechselstrom um. Andere Varianten reduzieren 24 Volt Gleichstrom auf 12 Volt Gleichstrom. Daneben gibt es Netzadapter, die 230 Volt Wechselstrom in 12 Volt Gleichstrom umwandeln. Für die Zuordnung zählen deshalb zuerst Eingangsspannung und gewünschte Ausgangsspannung.
Die Beschreibungen der Wechselrichter nennen Tablets, Smartphones, Laptops, Spielkonsolen, Fernseher, DVD/MP3-Player, Campingzubehör, Navigations- oder GPS-Geräte als Beispiele für angeschlossene Geräte. Anschlüsse, Leistungswerte und die genannte Wellenform unterscheiden die Modelle.
Gleichstrom auf Gleichstrom
Der Spannungsreduzierer 24-12 Volt ist für den Festeinbau beschrieben. Er versorgt eine 12-Volt-Anhängerbeleuchtung aus einem 24-Volt-Bordnetz. Zu den angegebenen Merkmalen gehören ein Alu-Gehäuse, sieben getrennte Kreise, eine 8-polige Ausführung sowie Kurzschluss- und Überlastungsschutz für jeden Kreis. Diese Kombination ordnet ihn der fest installierten 24-auf-12-Volt-Umwandlung zu.
Gleichstrom auf Wechselstrom oder zurück
Bei den Wechselrichtern geht die Richtung von 12 Volt oder 24 Volt Gleichstrom zu 230 Volt Wechselstrom. Die Netzadapter arbeiten umgekehrt von 230 Volt Wechselstrom zu 12 Volt Gleichstrom. Ein Gerät mit 24-auf-12-Volt-Ausgang ist daher eine andere Bauart als ein Gerät mit 12-auf-230-Volt-Ausgang.
Eingang, Ausgang und Leistungsstufe vergleichen
Bei den Wechselrichtern reichen die genannten Ausgangsstufen von 300 Watt über 500, 600 und 1200 Watt bis 2000 und 3000 Watt. Mehrere Angaben trennen Dauer- und Spitzenleistung: TE23 nennt 3000 Watt kontinuierlich und 4000 Watt Spitze; der 24-Volt-TE19 600 und 1200 Watt; TE20 2000 und 4000 Watt; TE24 300 und 600 Watt. Die Stufe 600 Watt erscheint außerdem beim TE19 mit 12 Volt. Die Werte beschreiben jeweils das konkrete Modell.
- 12 Volt auf 230 Volt: TE23, TE16, TE20, TE19 mit 600 Watt und TE24.
- 24 Volt auf 230 Volt: TE19 600W 24V.
- 230 Volt auf 12 Volt: die Netzadapter mit 0,5 A oder 60 Watt.
Beim Spannungswandler 230 Volt auf 12 Volt sind Eurostecker, 0,5 A und Abmessungen von 50 x 103 x 165 mm genannt. Beim Spannungswandler 230-12V mit 60 Watt stehen 5 Ampere sowie 13 x 6,5 x 4 cm und 400 g in der Beschreibung.
Anschlüsse und Bedienung als Auswahlachse
Die Anschlüsse können für die geplante Nutzung maßgeblich sein. TE23 hat zwei USB-Anschlüsse mit maximal 6 A, darunter USB-A QC3.0 und Typ C, sowie zwei 230-Volt-Schutzkontaktsteckdosen mit Netzschalter. Beim 24-Volt-TE19 sind zwei USB-Anschlüsse mit maximal 3 A und zwei 230-Volt-Steckdosen angegeben. TE16 nennt zwei 5-Volt-USB-Anschlüsse mit maximal 3,1 A und zwei Steckdosen. TE24 verbindet zwei USB-Anschlüsse mit maximal 3,1 A, einmal USB-A und einmal Typ C, mit einer 230-Volt-Schutzkontaktsteckdose. TE20 nennt zusätzlich eine Anzeige für Eingangs- und Ausgangsspannung als Zahlenwert und Diagramm.
Sinusangabe und Schutzfunktionen
Die Bezeichnung Sinus steht bei TE23 und TE22 bereits im Produktnamen. In den Angaben zu TE16 und TE24 wird dagegen eine modifizierte Sinuswelle genannt. Damit ist die Wellenform eine eigene Vergleichsachse neben Spannung und Leistung. Mehrere Modelle führen außerdem Schutzfunktionen auf: TE16 nennt Schutz gegen Überlast und Kurzschluss sowie einen Ventilator gegen Überhitzung; beim 24-Volt-TE19 werden Überlast-, Kurzschluss- und Überhitzungsschutz genannt. TE23 und die TE19-Varianten nennen automatische Abschaltungen, teils mit konkreten Alarmwerten.
Ausgewählte Produktbeispiele
Die Karten stellen drei unterschiedliche Ausführungen mit den jeweils genannten Eckdaten gegenüber.
Spannungsreduzierer 24-12 Volt Festeinbau Alu Gehäuse
24 auf 12 Volt, Festeinbau, Alu-Gehäuse, sieben getrennte Kreise.
Wechselrichter TE19 600W 24V
24V DC auf 230V AC, 600 Watt kontinuierlich und 1200 Watt Spitze, zwei USB-Anschlüsse, zwei 230V-Steckdosen.
Wechselrichter 3000W Sinus TE23
12V Gleichstrom auf 230V Wechselstrom, 3000 Watt kontinuierlich und 4000 Watt Spitze, zwei USB-Anschlüsse und zwei 230V-Schutzkontaktsteckdosen.
Verwandte Autoelektronik und Hintergrund
Die Nachbarkategorien führen zu weiteren Bereichen der Autoelektronik: KFZ Diagnosegeräte, KFZ Stecker und Rückfahrkameras. Als redaktioneller Hintergrund ist der Beitrag „Wechselrichter für Balkonkraftwerke: Funktion und Auswahl“ verlinkt; sein Titel nennt Funktion und Auswahl als Thema.
FAQ zu Spannungswandlern und Wechselrichtern
Welche Eingangsspannung ist bei den Modellen angegeben?
82110 und der TE19 600W 24V sind mit 24 Volt Gleichspannung angegeben. TE23, TE16, TE20, TE24 und TE19 600 Watt sind in den Angaben mit 12 Volt beschrieben. Die Netzadapter nennen 230 Volt als Eingang.
Was unterscheidet Spannungsreduzierer und Wechselrichter?
Der Spannungsreduzierer wandelt hier 24 auf 12 Volt Gleichstrom. Ein Wechselrichter wandelt 12 oder 24 Volt Gleichstrom auf 230 Volt Wechselstrom. Ein Netzadapter übernimmt die Richtung 230 auf 12 Volt.
Wie unterscheiden sich Dauer- und Spitzenleistung?
Die Dauerleistung steht bei mehreren Modellen neben einer höheren Spitzenleistung. TE23 nennt 3000 und 4000 Watt, TE20 2000 und 4000 Watt, TE24 300 und 600 Watt. Diese Paarangaben gehören zum jeweiligen Modell.
Welche Produktangaben nennen eine Sinuswelle?
TE23 und TE22 tragen Sinus im Namen. Bei TE16 und TE24 nennen die Produktangaben eine modifizierte Sinuswelle. Diese Formulierungen geben die jeweilige Modellangabe wieder.
