Ackerschienen
Ackerschienen für die Dreipunktaufnahme mit Angaben zu Kategorie, Länge, Lochzahl, Bohrungsdurchmesser und Zubehör für Traktor-Arbeitsgeräte.
Ackerschienen nach Kategorie und Maß auswählen
Ackerschienen dienen der Aufnahme von Traktor-Arbeitsgeräten an der Dreipunktaufnahme. Die Auswahl unterscheidet sich vor allem durch die angegebene Kategorie, Länge, Zahl und Durchmesser der Bohrungen sowie den Querschnitt. Für die Auswahl steht zunächst die Kategorieangabe Kat. 1 oder Kat. 2 im Vordergrund; danach lassen sich die Maße mit dem vorgesehenen Gerät und den vorhandenen Bolzen abgleichen.

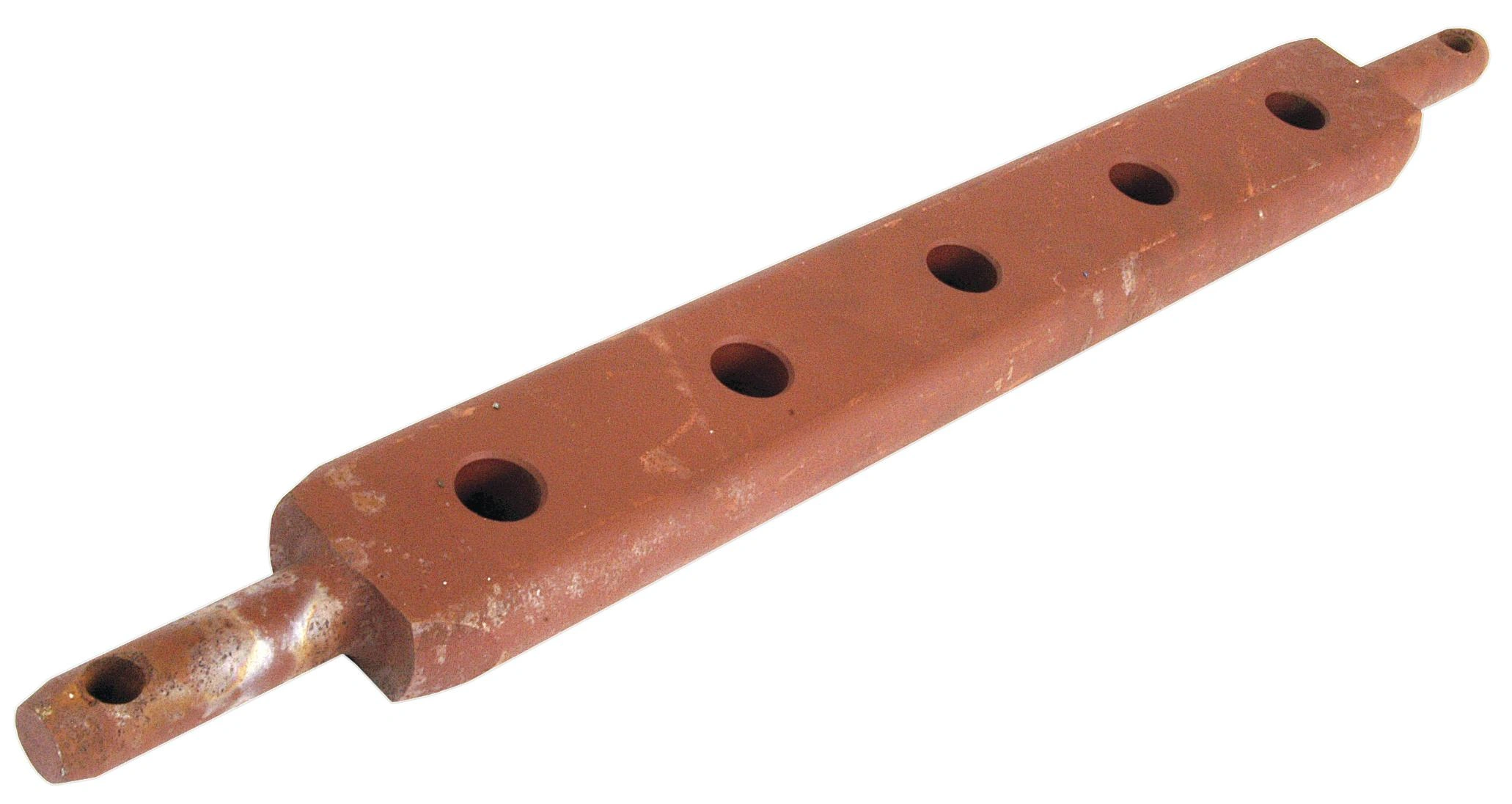

Kat. 1
520 mm Länge, fünf Löcher, Bohrungs-Ø 20 mm und Querschnitt 28 × 60 mm; als Material ist Stahl angegeben.
Kat. 2, 962 mm
Eine Ausführung mit 962 mm Länge; laut Beschreibung aus einem Stück Stahl gefertigt und grundiert.

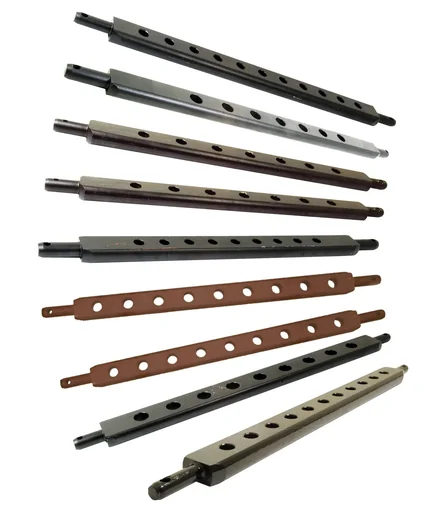

Kat. 2 mit sieben Löchern
1000 mm mit Ø 28 mm und 30 × 60 mm oder 975 mm mit Ø 32 mm und 44 × 89 mm.
Die Maße der Kat.-2-Varianten zeigen, worin die Ausführungen voneinander abweichen: Länge, Bohrungsdurchmesser und Querschnitt sind nicht bei jeder Schiene gleich. Die Produktbeschreibungen der Kat.-1- und der beiden siebenlöchrigen Kat.-2-Schienen nennen Stahl als Material; bei der 962-mm-Schiene wird zusätzlich die Grundierung genannt.
Schienen und Zubehör im Überblick
Die Produktdaten decken die eigentliche Schiene ebenso ab wie Bauteile für Anhänger- und Seilarbeiten. Die Karten nennen die entscheidenden Angaben direkt am jeweiligen Artikel.
Für weitere Anschlüsse nennt die Kategorie außerdem einen Ackerschienen-Haken mit ca. 4000 kg Zuglast, für Bohrungs-Ø 20 mm und maximalen Drahtseil-Ø 19 mm, inklusive Bolzen. Der Anhänger-Kugelbolzen ist für Ackerschienen beschrieben und weist einen Kugelkopf mit Ø 50 mm, eine Aufnahme mit Ø 26 mm, das Gewinde M 22 × 1,5, 150 mm Gesamtlänge, 3,5 t zulässige Anhängelast und 100 kg zulässige Stützlast auf. Die Verdrehsicherung verhindert, dass sich die Ackerschiene im Anhängerbetrieb dreht und anhebt; ihre Platte ist 8 mm stark und 160 mm lang.
Ergänzende Bereiche der Dreipunktaufnahme:
Häufige Fragen zu Ackerschienen
Welche Angabe entscheidet zuerst über die passende Schiene?
Im Vordergrund steht die Kategorieangabe Kat. 1 oder Kat. 2. Danach lassen sich Länge, Lochzahl, Bohrungs-Ø und Querschnitt mit den Angaben am vorgesehenen Arbeitsgerät abgleichen. Diese Werte sind je Ausführung in den Produktdaten aufgeführt.
Welche Maße hat die Kat.-1-Ausführung?
Die Kat.-1-Ackerschiene ist mit fünf Löchern, 520 mm Länge, Bohrungs-Ø 20 mm und den Maßen 28 × 60 mm angegeben. Als Material nennt die Beschreibung Stahl; vorgesehen ist die Aufnahme von Traktor-Arbeitsgeräten.
Wie unterscheiden sich die aufgeführten Kat.-2-Schienen?
Eine Variante ist 962 mm lang und aus einem Stück Stahl gefertigt sowie grundiert. Weitere Varianten haben sieben Löcher: 1000 mm Länge mit Ø 28 mm und 30 × 60 mm sowie 975 mm Länge mit Ø 32 mm und 44 × 89 mm.
Welches Zubehör ist für Anhänger- und Seilarbeiten beschrieben?
Für Seilarbeiten ist ein Ackerschienen-Haken mit ca. 4 t Zuglast, Bohrungs-Ø 20 mm, maximalem Drahtseil-Ø 19 mm und beiliegendem Bolzen aufgeführt. Für Anhängeranwendungen nennt die Kategorie außerdem einen Kugelbolzen mit 3,5 t Anhängelast und eine Verdrehsicherung gegen Drehen und Anheben der Ackerschiene.
