Absperrhähne 1 Zoll
Für Wasserleitungen und Bewässerung stehen 1-Zoll-Kugelhähne mit unterschiedlichen Gewinden, Griffen und Funktionen bereit: von AG x AG über IG/AG bis zu Edelstahl, Entleerung oder Dreiwege-Ausführung.
Absperrhähne 1 Zoll: die entscheidenden Unterschiede
Die Kategorie umfasst Kugelhähne mit 1-Zoll-Anschlüssen und mehreren Anschlussbildern. Die Produktdaten unterscheiden unter anderem Außengewinde (AG), Innengewinde (IG), AG x AG, IG/AG und AG x IG. Dazu kommen Bauformen mit Hebel- oder Flügelgriff, ein Modell mit Entleerung, ein Kugelauslaufhahn, ein Dreiwege-Kugelhahn und ein Adapter für einen IBC-Container.
Für die Auswahl zählt zuerst das vorhandene Gegenstück an der Leitung. Danach folgen Medium und Werkstoff, gewünschte Bedienung sowie Angaben zu Druck und Temperatur, sofern sie für die jeweilige Ausführung genannt sind. Die folgenden Abschnitte ordnen diese Unterschiede produktbezogen ein, damit Anschluss und Funktion zusammenpassen.
Anschlussarten richtig zuordnen
AG, IG und gemischte Anschlüsse

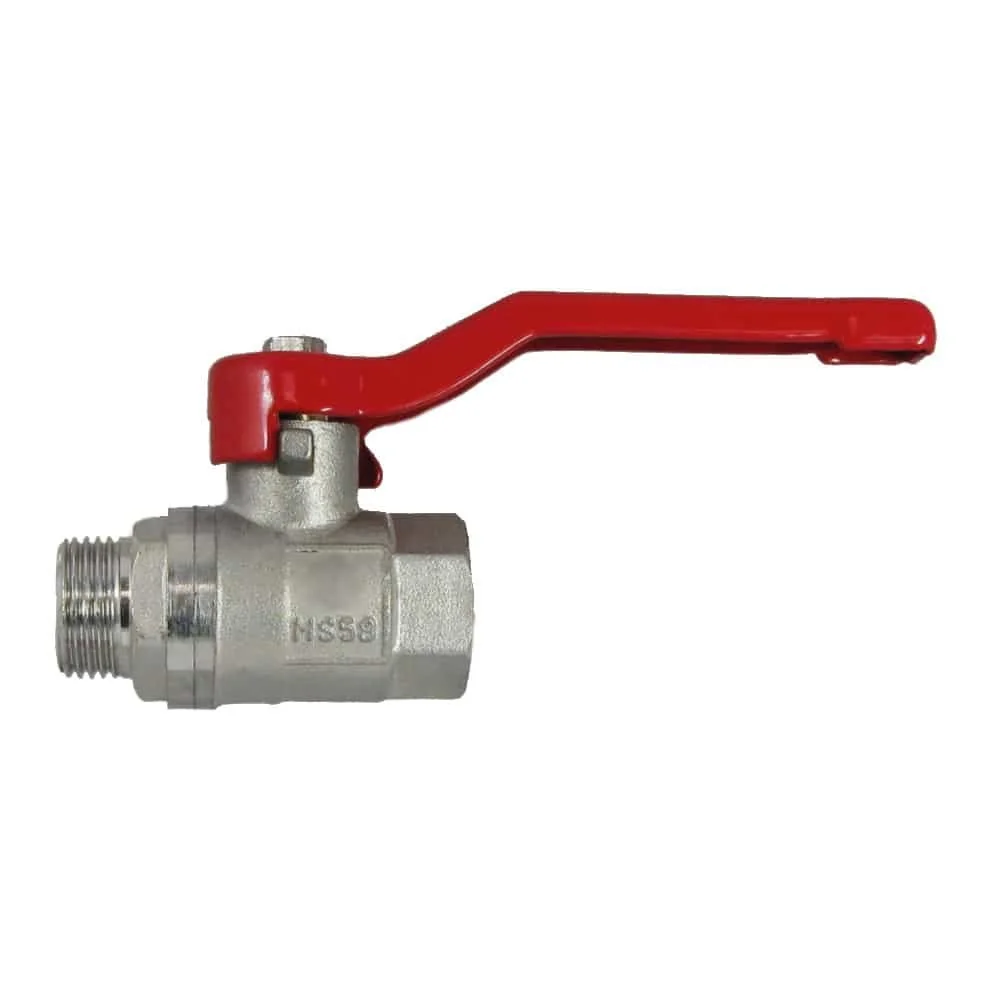

AG bezeichnet in den Produktnamen das Außengewinde, IG das Innengewinde. Beim Hebel-Kugelhahn AG x AG 1 Zoll sind zwei Außengewinde genannt; beim Modell mit IG/AG ist eine Außen- und eine Innenverbindung angegeben. Der Kugelhahn AG x IG führt 33,25 mm für das AG sowie 30,93 mm für das IG auf. Diese Werte gehören zu genau dieser Ausführung.

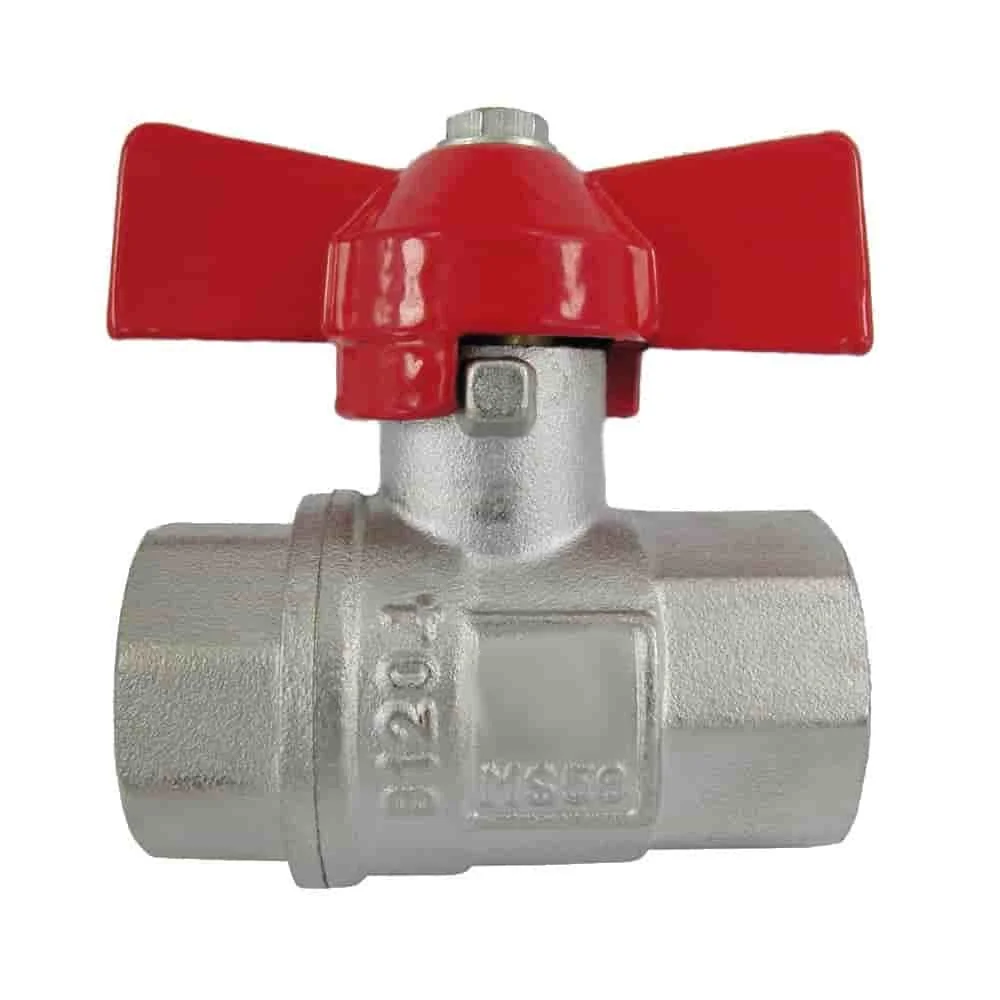

Innengewinde nennt der Edelstahl-Kugelhahn mit Edelstahl 316, der Messing-Kugelhahn mit Flügelgriff und PN25 sowie die Dreiwege-Ausführung. Der massive Kugelauslaufhahn ist mit 1-Zoll-Außengewinde beschrieben. Ein vorhandenes Innengewinde braucht als Gegenstück ein Außengewinde; umgekehrt wird ein Außengewinde mit Innengewinde verbunden. So lässt sich das Anschlussbild der Leitung mit der jeweiligen Produktangabe abgleichen.
Beim Produkt Kugelhahn 1 Zoll AG x 1 Zoll IG sind zusätzlich 12 x 5,6 x 8,5 cm als Abmessungen genannt. Diese Maße unterstützen die Platzplanung; sie gelten nicht als allgemeine Maße für alle 1-Zoll-Varianten.
Messing oder Edelstahl: Material nach Produktangabe
Messing wird bei mehreren Ausführungen genannt: beim Hebel-Kugelhahn AG x AG, beim Kugelhahn mit Entleerung, bei den Modellen mit IG/AG und Flügelgriff sowie bei den Kugelhähnen mit Innengewinde und beim Dreiwege-Kugelhahn. Der Messing-Kugelhahn für GRAF Raumspartanks ist mit vollem Durchgang und Innengewinde beschrieben. Beim Hebel-Kugelhahn AG x AG werden außerdem eine vernickelte Ausführung und eine hartverchromte Messingkugel aufgeführt.
Der Edelstahl-Kugelhahn ist als Edelstahl 316 mit Innengewinde 1 Zoll beziehungsweise 32 mm und einem Arbeitsdruck bis 64 bar angegeben. Die Modelle mit den Produktdaten 24162, 24169 und 24152 nennen PN25; dieser Wert gehört jeweils zu diesen Messing-Ausführungen. Eine vernickelte Oberfläche ist unter anderem bei 24162, 24169, 24174, 24152 und 5787 beschrieben. Material und Druckangabe sind daher immer der jeweiligen Bauform zugeordnet.
Druck, Temperatur und Dichtungen
Für den Hebel-Kugelhahn AG x AG ist ein Temperaturbereich von -20 °C bis +120 °C dokumentiert. Derselbe Bereich wird auch beim Hebel-Kugelhahn mit Entleerung genannt. Beim massiven Kugelauslaufhahn lautet die Angabe 0 bis 95 °C. Der Edelstahl-Kugelhahn nennt bis zu 64 bar, während bei ausgewählten Messing-Kugelhähnen PN25 aufgeführt ist.
Bei 24162 ist eine Kugelabdichtung aus PTFE angegeben. Beim Edelstahl-Kugelhahn werden PTFE-Dichtungen genannt. Diese Angaben lassen sich nicht automatisch auf alle Varianten übertragen. Für eine passende Kombination müssen Medium, Anschluss und der am jeweiligen Modell ausgewiesene Druck- und Temperaturbereich zusammen betrachtet werden.
Hebel, Flügelgriff, Entleerung und Auslauf

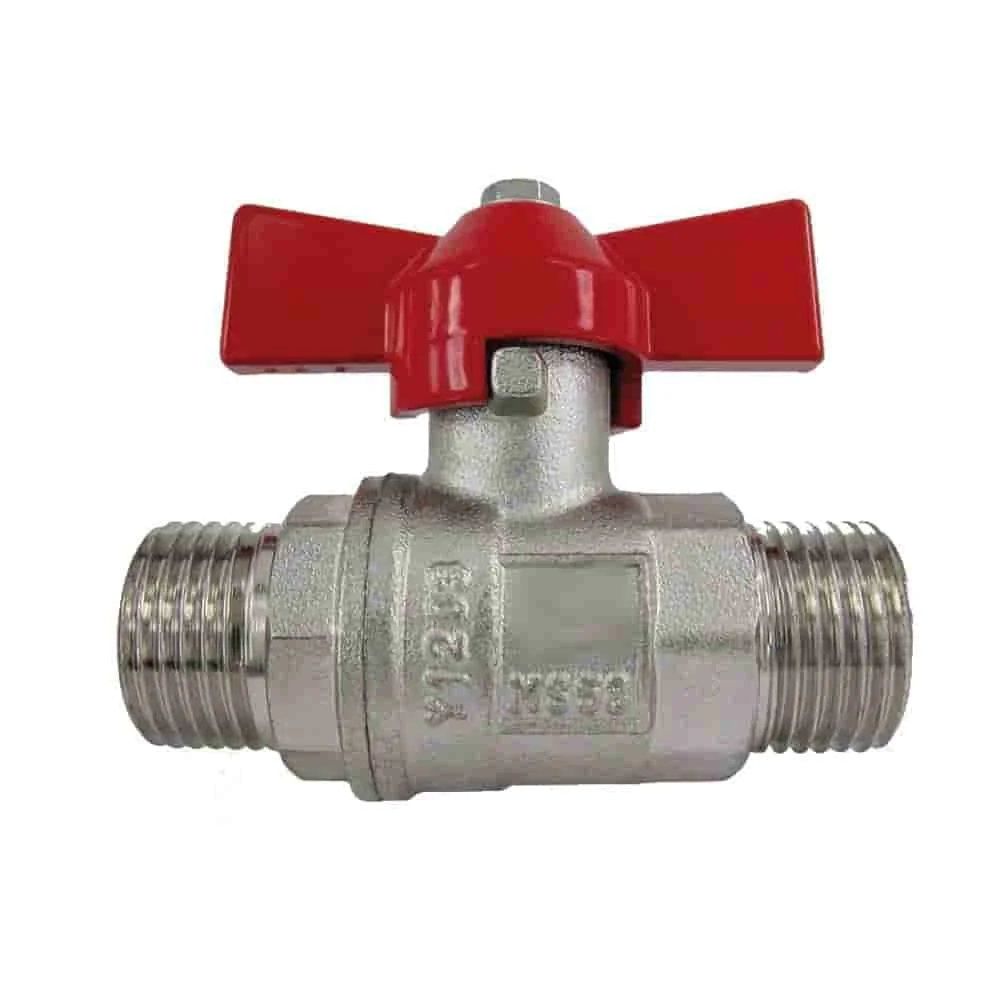

Die Bedienung unterscheidet sich nach der Griffart. Der Hebel-Kugelhahn AG x AG hat einen Stahlhebel; auch der Kugelhahn mit IG/AG wird mit Stahlhebel beschrieben. Der Kugelhahn mit Entleerung wird als Hebel-Kugelhahn aus vernickeltem Messing mit hartverchromter Kugel geführt. Bei den Modellen 24174 und 24152 ist ein Flügelgriff beziehungsweise eine Flügelgriff-Bedienung genannt.

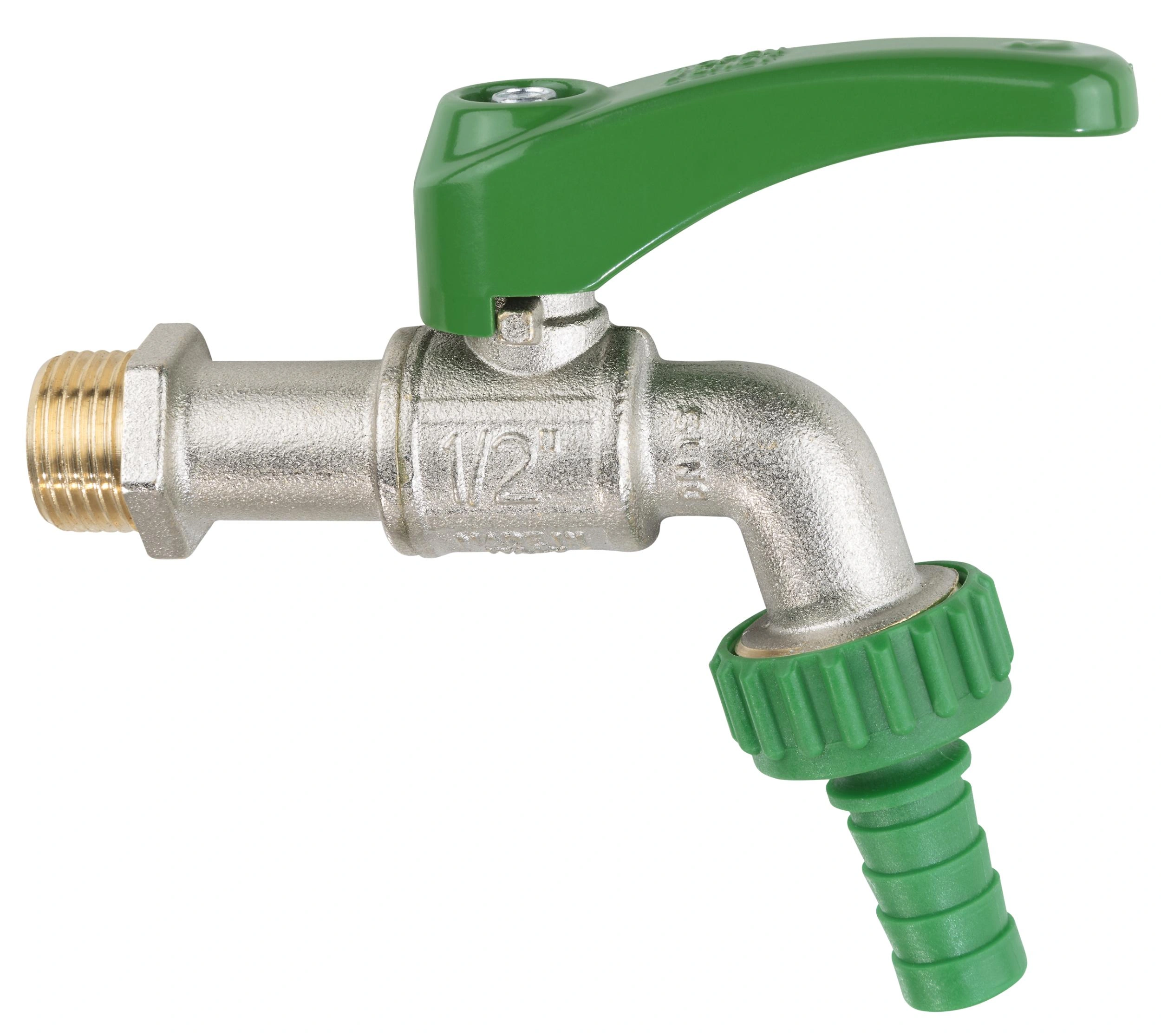

Ein Modell verbindet die Absperrfunktion mit einer Entleerung. Diese Ausführung ist dem Produktnamen und den Stichpunkten des Hebel-Kugelhahns mit Entleerung direkt zugeordnet. Der massive Kugelauslaufhahn besitzt einen Aluminiumhebel, ein Auslaufsieb und einen Auslaufwinkel von 85°. Sein Anschlussgewinde ist als 1-Zoll-Außengewinde angegeben. Die Beschreibung nennt Garten, Garage und Haus sowie feste Verbindungen mit Kupfer-, Edelstahl-, Stahl- oder Kunststoffrohren.
Für die Bedienung bleibt neben der Griffart auch der verfügbare Raum an der Leitung relevant. Der Kugelhahn AG x IG arbeitet laut Produktangabe mit einem 90°-Drehantrieb und kann dadurch vollständig geschlossen werden. Diese Angabe gehört zu diesem Modell und beschreibt nicht automatisch jede Armatur der Kategorie.
Dreiwege- und IBC-Ausführungen für besondere Anschlüsse
Der 3-Wege-Kugelhahn 1 Zoll aus Messing mit Innengewinde ergänzt die einfache Absperrung um eine Dreiwege-Bauform. In den Produktdaten stehen außerdem vernickeltes Messing und voller Durchgang. Die Beschreibung nennt Flüssigkeiten oder Gase als Medien in Rohrleitungssystemen. Damit richtet sich diese Ausführung an eine andere Leitungsaufgabe als ein Modell mit nur einem Ein- und einem Ausgang.
Der IBC Container Adapter S60 führt einen integrierten 1-Zoll-Kugelhahn. Der Adapter ist für einen IBC-Container mit S60-Anschluss beschrieben; der Kugelhahn steuert dabei den Durchfluss am Container. Dieses Anschlussprinzip unterscheidet sich von den Gewindearmaturen für eine fest verlegte Rohrleitung.
Eine weitere anwendungsspezifische Angabe steht beim Messing-Kugelhahn mit 1-Zoll-Innengewinde: Er ist passend für GRAF Raumspartanks beschrieben, besitzt vollen Durchgang und wird mit silberfarbener beziehungsweise roter Farbe aufgeführt. Solche Hinweise helfen bei der Zuordnung zu einer konkreten Tank- oder Leitungsanwendung.
Produktdaten als Entscheidungshilfe
Die Bildkarten stellen drei unterschiedliche Produktprofile aus der Kategorie gegenüber: eine AG-x-AG-Ausführung aus Messing, einen Edelstahl-Kugelhahn mit Innengewinde und hohen Druckangaben sowie einen Dreiwege-Kugelhahn mit Innengewinde. Die Unterschiede liegen damit bei Anschluss, Material, Druckbereich und Bauform.

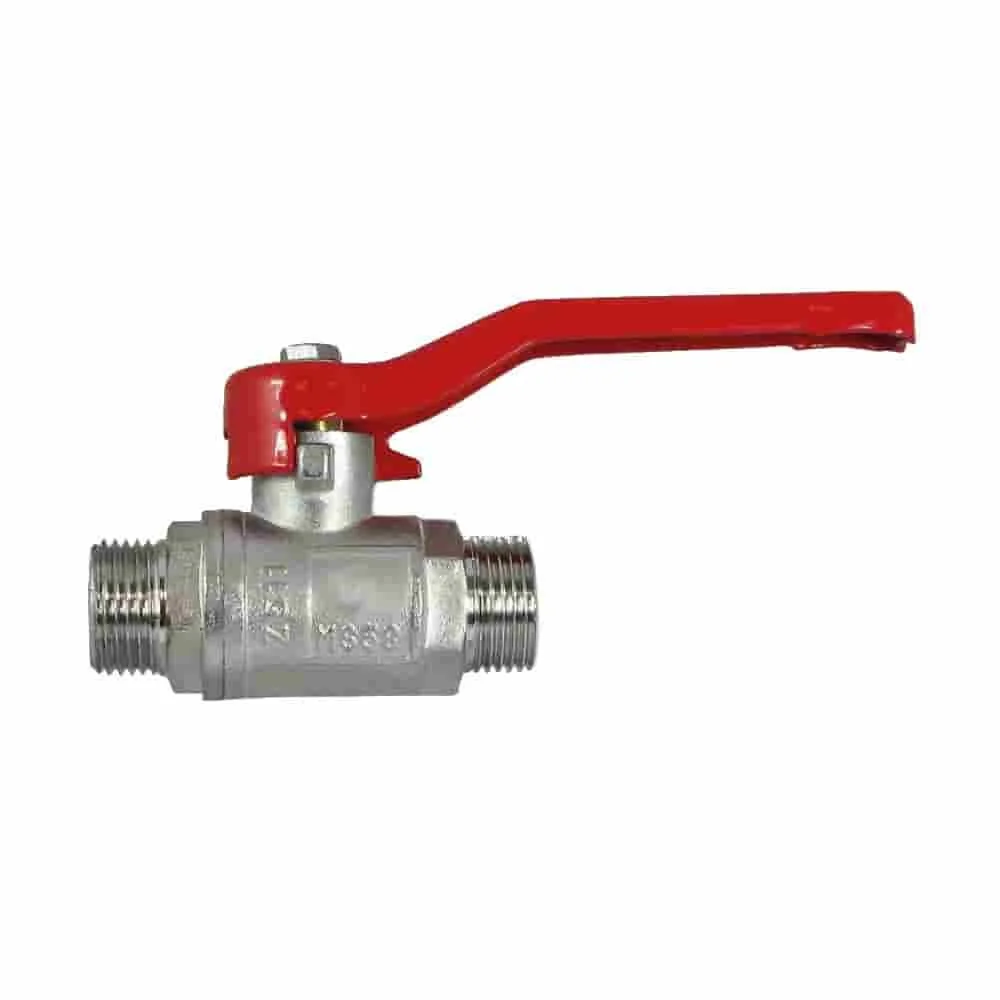

Hebel Kugelhahn AGxAG 1 Zoll
Messing, voller Durchgang, zwei Außengewinde, Stahlhebel, PTFE-Kugelabdichtung, PN25 und -20 °C bis +120 °C.
Edelstahl-Kugelhahn 1 Zoll
Edelstahl 316, Innengewinde 1 Zoll beziehungsweise 32 mm, zweiteilige Bauform, PTFE-Dichtungen und bis 64 bar.

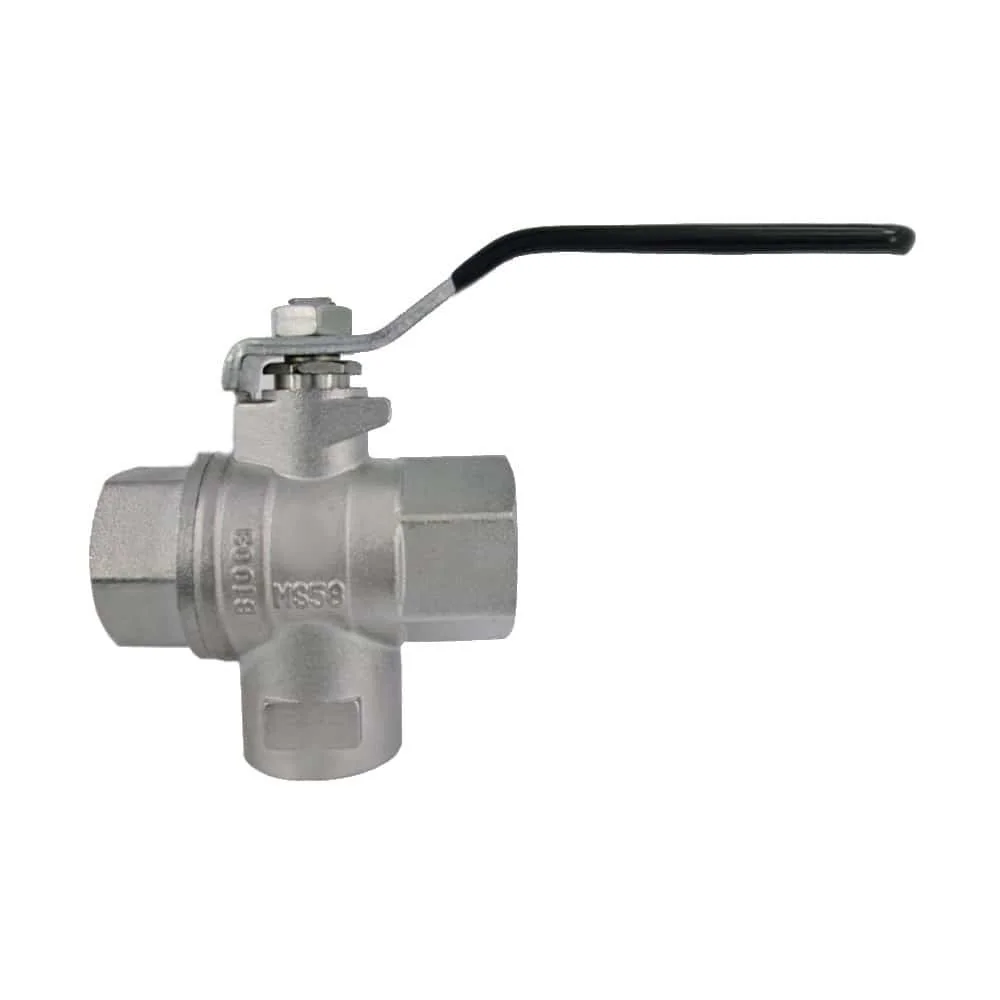

3-Wege-Kugelhahn 1 Zoll
Messing, vernickelte Oberfläche, Innengewinde, voller Durchgang und Dreiwege-Bauform.
AG x AG, IG/AG, AG x IG oder reines IG stehen als konkrete Varianten zur Verfügung.
Messing ist bei vielen Armaturen genannt; eine Ausführung ist aus Edelstahl 316 beschrieben.
Hebel, Flügelgriff, Entleerung, Auslauf oder Dreiwege-Funktion markieren die jeweiligen Unterschiede.
Je nach Modell sind PN25, bis 64 bar oder konkrete Temperaturbereiche ausgewiesen.
Montageplanung: Anschluss, Raum und Betriebsdaten
Vor der Montage steht der Abgleich des Gewindes im Vordergrund. Ein Außengewinde wird mit einem passenden Innengewinde verbunden; bei einer IG/AG- oder AG/IG-Ausführung müssen beide Seiten berücksichtigt werden. Beim AG-x-IG-Modell sind die genannten Anschlussmaße 33,25 mm und 30,93 mm nur diesem Produkt zugeordnet.
Für den massiven Kugelauslaufhahn nennt die Produktbeschreibung feste Verbindungen mit Kupfer, Edelstahl, Stahl oder Kunststoff. Beim IBC-Adapter ist dagegen der S60-Anschluss des Containers der entscheidende Bezugspunkt. Diese beiden Beispiele zeigen, dass die gleiche Zollangabe unterschiedliche Einbausituationen begleiten kann.
Bei Druck und Temperatur gelten die Daten des jeweiligen Modells: PN25 steht bei ausgewählten Messing-Kugelhähnen, bis 64 bar beim Edelstahl-Kugelhahn, -20 °C bis +120 °C bei den beiden genannten Hebel-Kugelhähnen und 0 bis 95 °C beim Auslaufhahn. Für Varianten ohne einen solchen Wert lässt sich aus der Kategorie kein gemeinsamer Bereich ableiten.
Auch der verfügbare Bedienraum gehört zur Montageplanung. Ein Hebel, ein Flügelgriff und der 90°-Drehantrieb des AG-x-IG-Modells benötigen jeweils eine zugängliche Bewegungsfläche. Bei der Auslaufvariante ist zusätzlich der Auslaufwinkel von 85° in der Planung berücksichtigt.
Häufige Fragen zu Absperrhähnen 1 Zoll
Was bedeuten AG und IG bei einem 1-Zoll-Kugelhahn?
AG steht in den Produktbezeichnungen für Außengewinde, IG für Innengewinde. Die Kategorie enthält AG x AG, IG/AG, AG x IG und Modelle mit Innengewinde. Entscheidend ist das Gegenstück an der vorhandenen Leitung.
Welche Modelle haben ein 1-Zoll-Innengewinde?
Ein Innengewinde ist beim Edelstahl-Kugelhahn, beim Messing-Kugelhahn mit Flügelgriff und PN25, beim Dreiwege-Kugelhahn sowie beim Messing-Kugelhahn für GRAF Raumspartanks genannt. Beim Modell AG x IG ist die Innengewindeseite ebenfalls ausdrücklich aufgeführt.
Welche technischen Angaben stehen beim Edelstahl-Kugelhahn?
Die Produktdaten nennen Edelstahl 316, eine zweiteilige Bauform, 1 Zoll beziehungsweise 32 mm Innengewinde, PTFE-Dichtungen und einen Arbeitsdruck bis 64 bar. Diese Angaben beziehen sich auf den Edelstahl-Kugelhahn mit der entsprechenden Produktbezeichnung.
Welche Temperaturbereiche sind in den Produktdaten genannt?
Für den Hebel-Kugelhahn AG x AG und den Hebel-Kugelhahn mit Entleerung sind -20 °C bis +120 °C angegeben. Der massive Kugelauslaufhahn ist mit 0 bis 95 °C beschrieben. Die Werte gelten jeweils für das genannte Modell.
Wofür ist der S60-IBC-Adapter vorgesehen?
Der Adapter verbindet einen IBC-Container mit S60-Anschluss mit einem integrierten 1-Zoll-Kugelhahn. In der Beschreibung wird der Kugelhahn zur Steuerung des Durchflusses beim Entleeren des Containers genannt.
Was unterscheidet den massiven Kugelauslaufhahn?
Er ist mit Aluminiumhebel, Auslaufsieb, 85° Auslaufwinkel, 1-Zoll-Außengewinde und einem Temperaturbereich von 0 bis 95 °C beschrieben. Die Produktangabe nennt feste Rohrverbindungen aus Kupfer, Edelstahl, Stahl oder Kunststoff.
