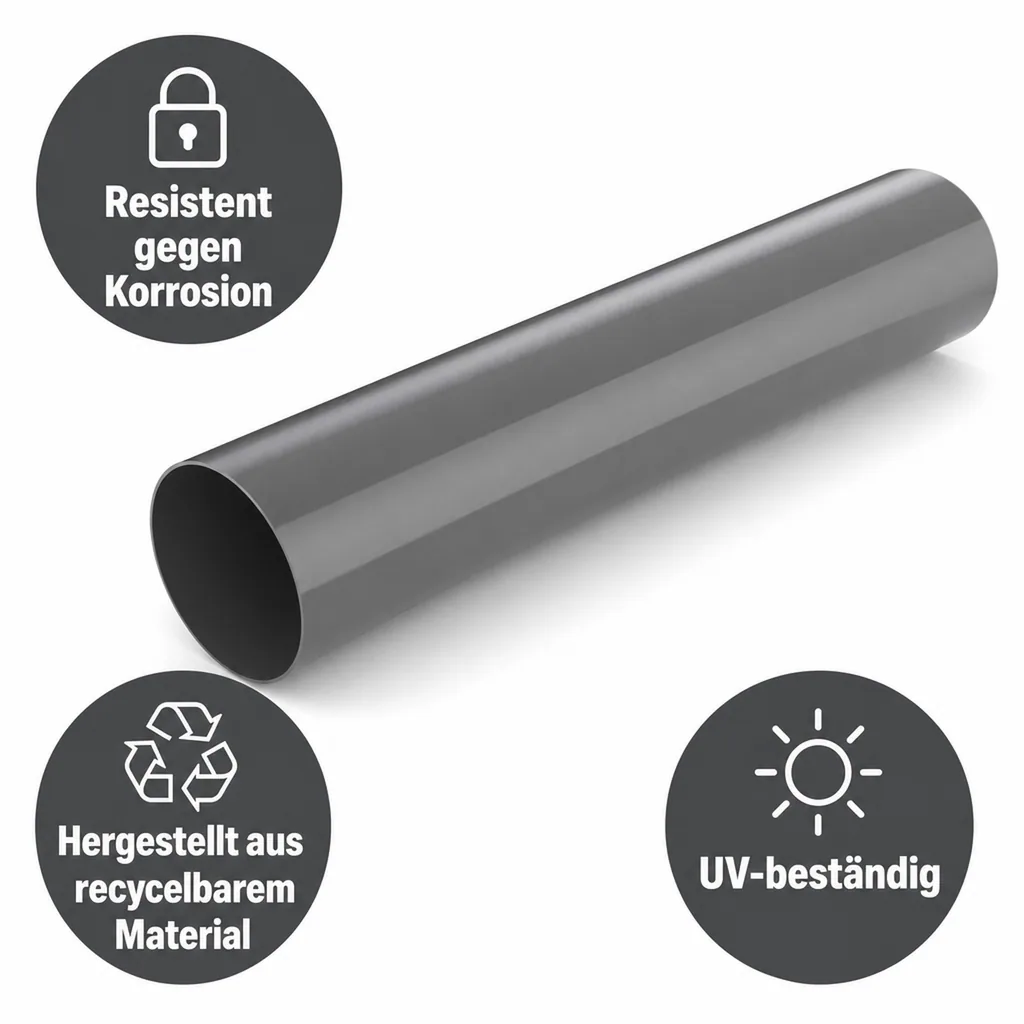

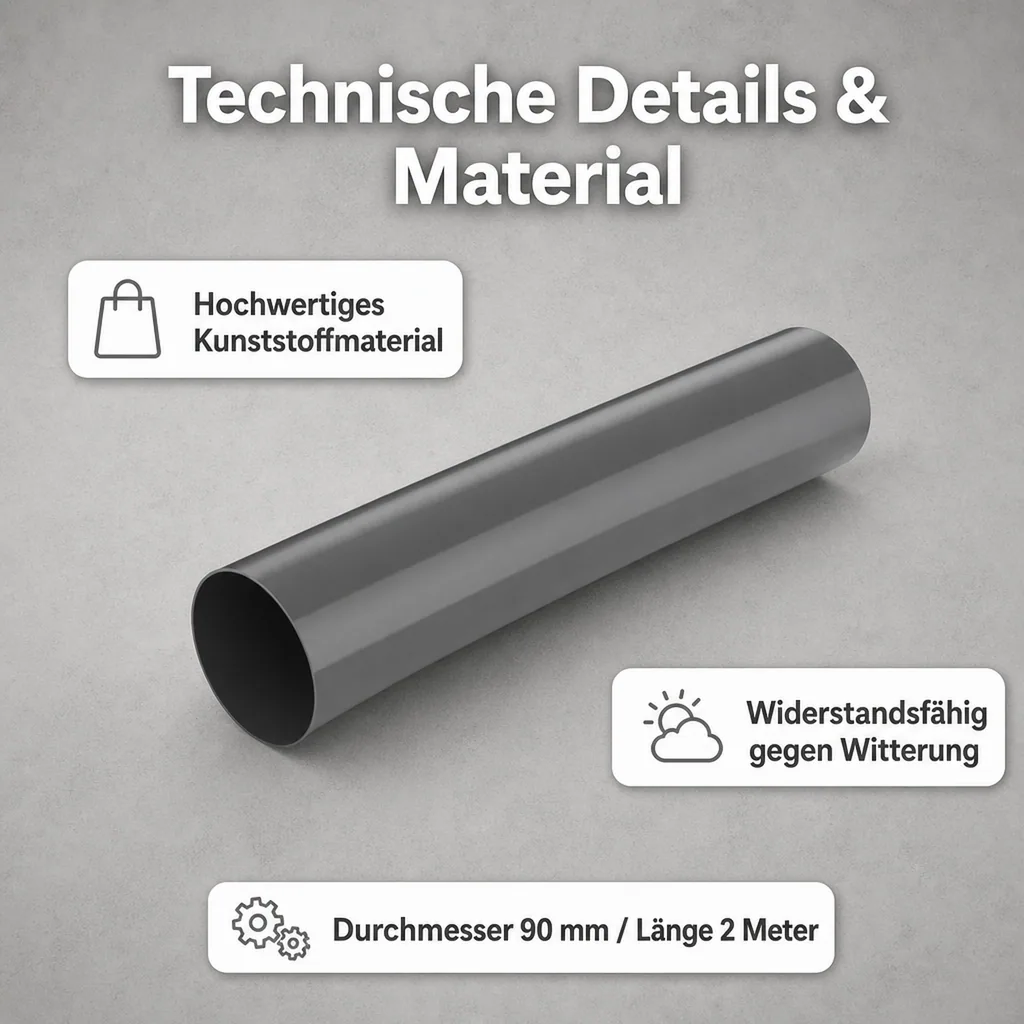

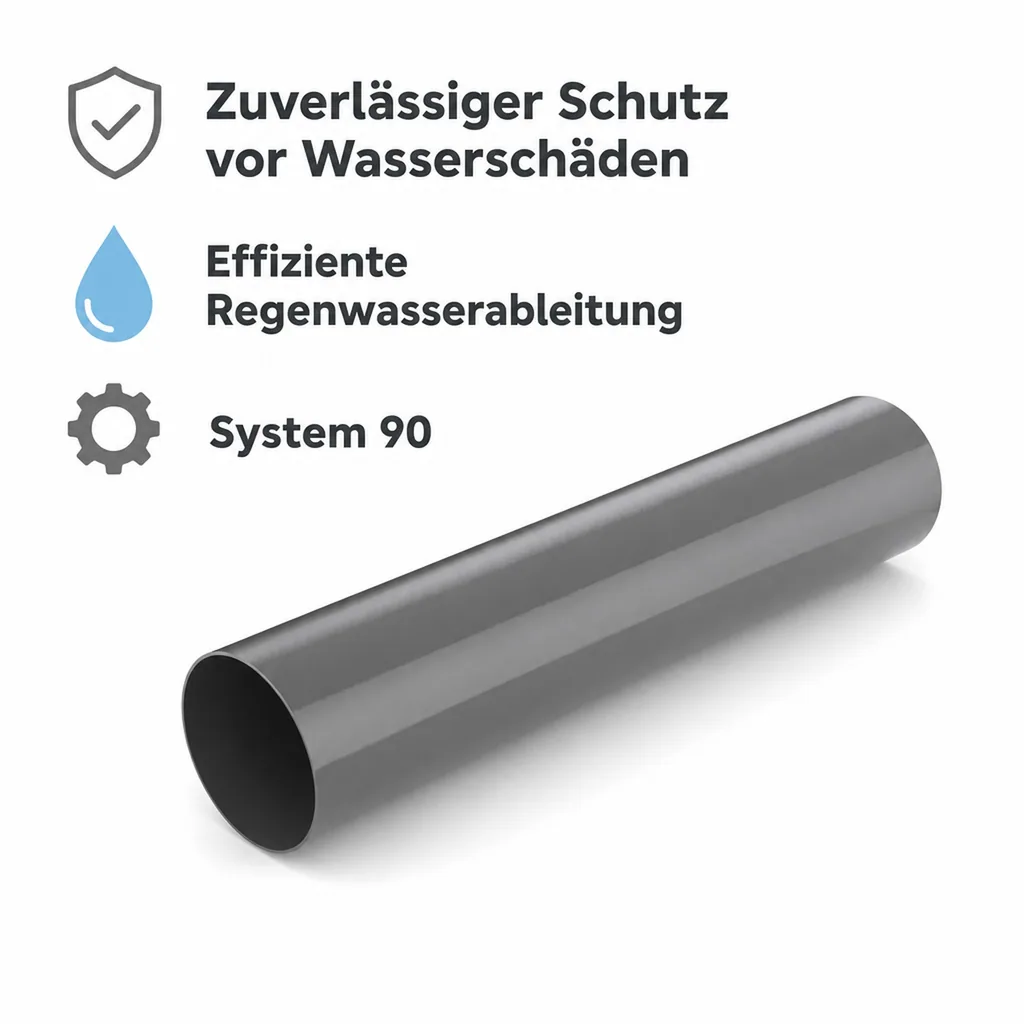

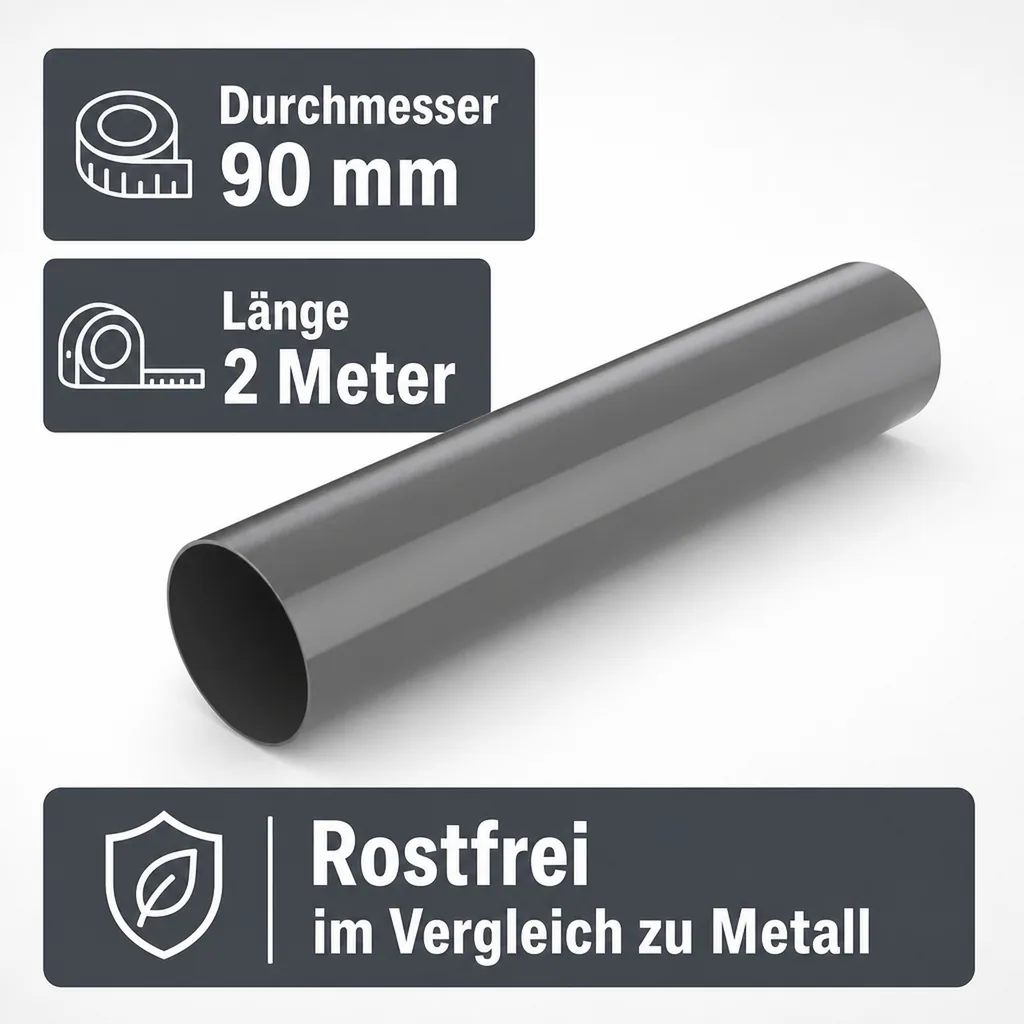

Fallrohr 90, 2m, graphit, Regenrohr System 90

Zuerst legen Sie die Rinnenbördelung in die Halter-Frontnase ein. Danach drücken Sie den Rinnen-Innenteil unter die hintere Nase. Der Halterabstand sollte 40-50 cm betragen und eine Neigung von 2mm pro Meter Richtung Stutzen eingehalten werden.

Das Fallrohr System 90 ist passend für die 100mm und 125mm Rinnensysteme. Diese eignen sich für Einfamilienhäuser, kleine bis mittelgroße Lagergebäude, Handels- und Industriegebäude sowie öffentliche Gebäude.

Ja, für das Fallrohr System 90 benötigen Sie passende Bügel (PVC) mit 90mm Durchmesser und die entsprechenden Haken für die PVC-Bügel. Der empfohlene Halterabstand beträgt 40-50 cm.

Ja, eine Neigung ist für die Dachrinne sehr wichtig. Es wird empfohlen, eine Neigung von 2mm pro 1m in Richtung des Stutzens vorzusehen, um eine optimale Wasserableitung zu gewährleisten.

Ja, das System 90 ist für Einfamilienhäuser sowie auch für Mehrfamilienhäuser und Wohnblocks empfohlen. Es ist für das 100mm und 125mm Rinnensystem vorgesehen.

Das Fallrohr System 90 ist mit dem Rinnensystem 100 (Rinne 100mm) und dem Rinnensystem 125 (Rinne 125mm) kompatibel. Es wird über einen passenden Stutzen mit der Dachrinne verbunden.

Für ein 4 Meter langes Fallrohr benötigen Sie zwei 2m-Fallrohre. Diese verbinden Sie mit einer Fallrohrverbindung/-muffe (Teil 11) miteinander. (Grob gerechnet: Bei 40-50 cm Halterabstand sind hierfür ca. 8-10 Bügel nötig.)

Ja, das System 90 Fallrohr ist auch mit Dachrinnen kompatibel, die einstellbare Eckstücke verwenden. Es wird über den Stutzen des Rinnensystems angeschlossen.

Das braune Fallrohr hat die Farbnummer RAL 8017. Damit finden Sie passenden Lack für Ihre Bedürfnisse.

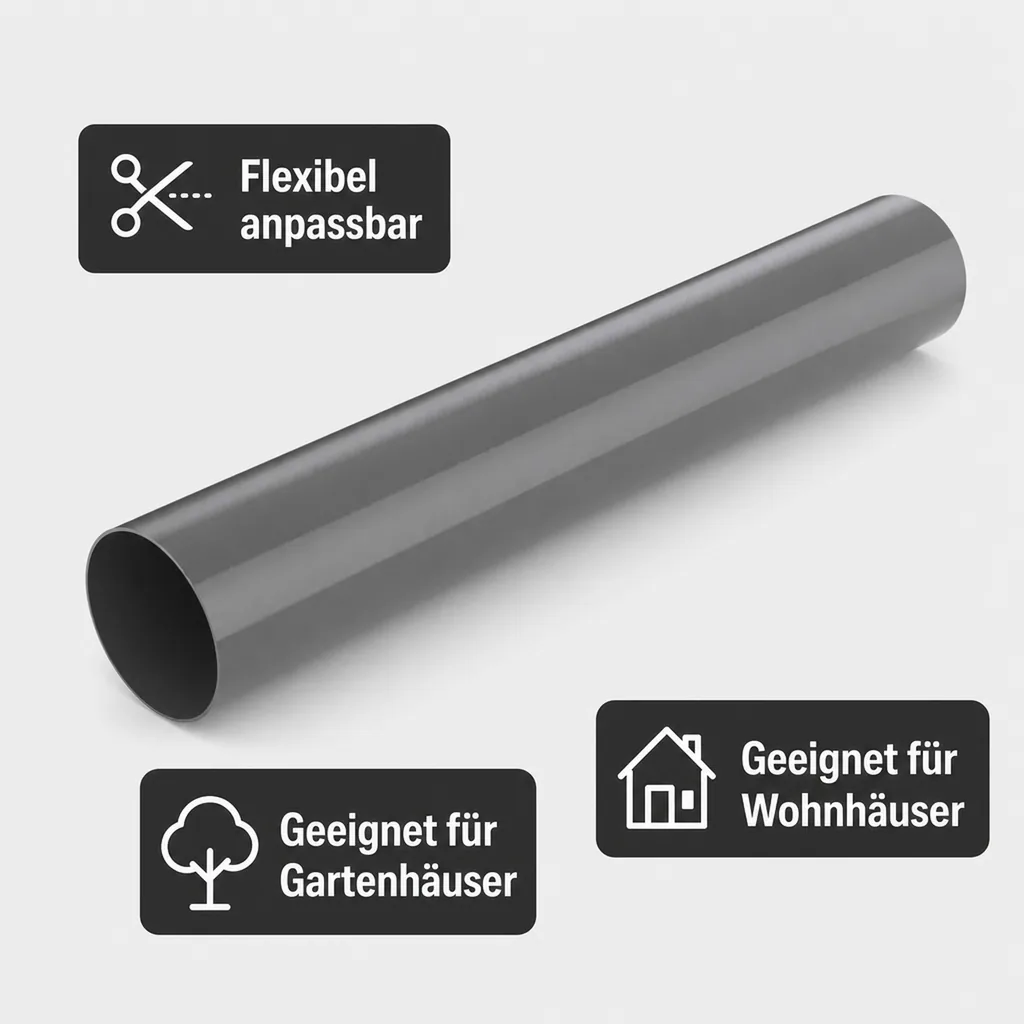

Ja, das Fallrohr kann mit einer handelsüblichen Feinzahnsäge zugeschnitten werden. Achten Sie dabei auf einen geraden Schnitt im rechten Winkel zur Rohrachse.

Das RINNENSYSTEM BRYZA ist auf einfache Montage ausgelegt. Die Rastverbindung mit Gummiprofil für die Rinnen und Muffen für die Fallrohre ermöglicht eine unkomplizierte Installation.

Das Fallrohr wird an den Stutzen über eine Fallrohrverbindung/-muffe angeschlossen. Der Stutzen selbst wird zuerst auf die Rinnen-Frontbördelung aufgeschoben und dann an der hinteren Rinnenbördelung eingerastet.

Die Fallrohre werden mittels Verbindungsmuffen miteinander verbunden. Hierbei ist keine zusätzliche Dichtung erforderlich. Die Rinnenanschlüsse hingegen verwenden ein Gummiprofil zur Abdichtung.

Nein, das Fallrohr System 90 (90mm Durchmesser) ist für Rinnen mit 100mm und 125mm Durchmesser vorgesehen. Für eine 75mm Dachrinne benötigen Sie ein Fallrohr mit 63mm Durchmesser.

Das System ist so konzipiert, dass thermische Längenänderungen der Rinnensystem-Teile kompensiert werden können. Dies deutet auf eine gute Beständigkeit gegenüber Temperaturschwankungen hin.

Bei einem Halterabstand von 40-50 cm sollten Sie für ein 8 Meter langes Fallrohr etwa 16 bis 20 Bügel einplanen. (grob gerechnet: Bei 50 cm Abstand sind es 16 Bügel)

Die Begrenzer an der Innenfläche der Rohr-Formstücke dienen dazu, die Position der Rinnenteile während der Montage zu fixieren. Sie gewährleisten zudem, dass thermische Längenänderungen des Systems ausgeglichen werden können.

Die Verbindung der Fallrohre untereinander oder mit Rohr-Formstücken erfolgt mittels Verbindungsmuffen ohne zusätzliche Dichtung. Das System ist darauf ausgelegt, thermische Längenänderungen zu kompensieren.

Ja, das 90mm Fallrohr lässt sich problemlos mit einer 100mm Dachrinne des BRYZA Systems kombinieren. Dies ist eine Standardoption für das 100 System.

Für das Fallrohr System 90 werden Bügel aus PVC (Teil 10) in der Größe 90mm empfohlen. Diese werden an passenden Haken für PVC Bügel (Teil 15) befestigt.
