Kurz erklärt: Die richtige Größe des Ausdehnungsgefäßes berechnen Sie über die Wassermenge im Heizungssystem und die Systemtemperaturen. Multiplizieren Sie das Gesamtvolumen des Heizungswassers mit dem Ausdehnungsfaktor des Wärmeträgers. Das Ergebnis ist das benötigte Ausdehnungsvolumen. Ein zu kleines Gefäß führt zu Druckabfall und ständigem Nachfüllen, ein zu großes kann unwirtschaftlich sein.
Warum die Größe des Ausdehnungsgefäßes entscheidend ist
Das Ausdehnungsgefäß gleicht Volumenschwankungen im Heizungskreislauf aus. Wasser dehnt sich bei Erwärmung aus. Ohne Puffervolumen würde der Druck gefährlich ansteigen.
Ein richtig dimensioniertes Gefäß schützt Armaturen und Komponenten. Es verhindert das häufige Ansprechen des Sicherheitsventils. Das spart Wasser und Energie.
Falsche Größen führen zu Problemen. Ein zu kleines Gefäß kann nicht alles Ausdehnungswasser aufnehmen. Ein zu großes Gefäß ist unnötig teuer und beansprucht mehr Platz.
Was benötigen Sie für die Berechnung?
Sie brauchen drei konkrete Werte. Das Gesamtvolumen des Heizungswassers im System ist der Ausgangspunkt. Dazu kommen die minimal und maximal geplanten Systemtemperaturen.
Das Wasservolumen setzt sich aus mehreren Teilen zusammen. Den Inhalt des Heizkessels finden Sie in dessen technischen Unterlagen. Addieren Sie das Volumen aller Heizkörper und der Rohrleitungen.
Zusätzlicher Rat
Falls Sie keine Volumenangaben finden, helfen Näherungswerte. Ein typischer Heizkörper fasst etwa 10 Liter pro Kilowatt Nennleistung. Ein Meter Standard-Heizungsrohr DN20 hat ein Volumen von etwa 0,3 Litern.
Notieren Sie die Temperaturen. Die minimale Temperatur ist meist die Umgebungstemperatur bei entleertem System, oft 10°C. Die maximale Temperatur ist die Vorlauftemperatur Ihrer Anlage, beispielsweise 70°C oder 90°C.
Wie berechnen Sie das benötigte Ausdehnungsvolumen?
Die Berechnung folgt einer klaren Formel. Sie multiplizieren das Gesamtwasservolumen mit einem Ausdehnungsfaktor. Dieser Faktor hängt vom Wärmeträger und den Temperaturen ab.
Für Wasser finden Sie den Faktor in Tabellen. Bei einer Erwärmung von 10°C auf 90°C beträgt er etwa 0,034. Das bedeutet, dass Wasser sich um 3,4 Prozent ausdehnt.
„Der Ausdehnungsfaktor ist nicht linear. Bei höheren Temperaturen steigt er überproportional an. Verwenden Sie immer Werte aus aktuellen, technischen Tabellen.“
Die Formel lautet: Vaus = Vsys * n. Vsys ist das Systemvolumen in Litern. n ist der Ausdehnungsfaktor. Das Ergebnis Vaus ist das Ausdehnungsvolumen in Litern.
Ein Beispiel veranschaulicht die Rechnung. Ihr System hat 200 Liter Wasser. Sie heizen von 10°C auf 70°C auf. Der Faktor für diesen Bereich liegt bei 0,023. Die Rechnung ist 200 l * 0,023 = 4,6 Liter Ausdehnungsvolumen.
Wie wählen Sie das passende Gefäß aus?
Das berechnete Volumen ist nicht die Gefäßgröße. Ausdehnungsgefäße haben ein Membranvolumen. Dieses Nutzvolumen ist kleiner als das Gesamtvolumen des Behälters.
Sie müssen das Ausdehnungsvolumen mit einem Sicherheitszuschlag versehen. Ein Faktor von 1,1 ist üblich. In unserem Beispiel wären das 4,6 l * 1,1 = 5,06 l benötigtes Nutzvolumen.
Wichtiger Hinweis
Vernachlässigen Sie den Vordruck nicht. Der Vordruck des Gefäßes muss dem statischen Druck der Anlage entsprechen, typischerweise 0,5 bis 1,5 bar. Ein falscher Vordruck reduziert das nutzbare Volumen dramatisch. Prüfen Sie ihn vor der Installation.
Wählen Sie ein Gefäß, dessen nutzbares Membranvolumen Ihren berechneten Wert übersteigt. Hersteller geben dieses Volumen in den technischen Daten an. Greifen Sie im Zweifel zur nächstgrößeren Standardgröße.
Praktische Tipps für die Installation und Wartung
Die Installation erfordert Sorgfalt. Schließen Sie das Gefäß möglichst nah am Kessel an der Rücklaufseite an. Dort ist die Temperatur niedriger, was die Membran schont.

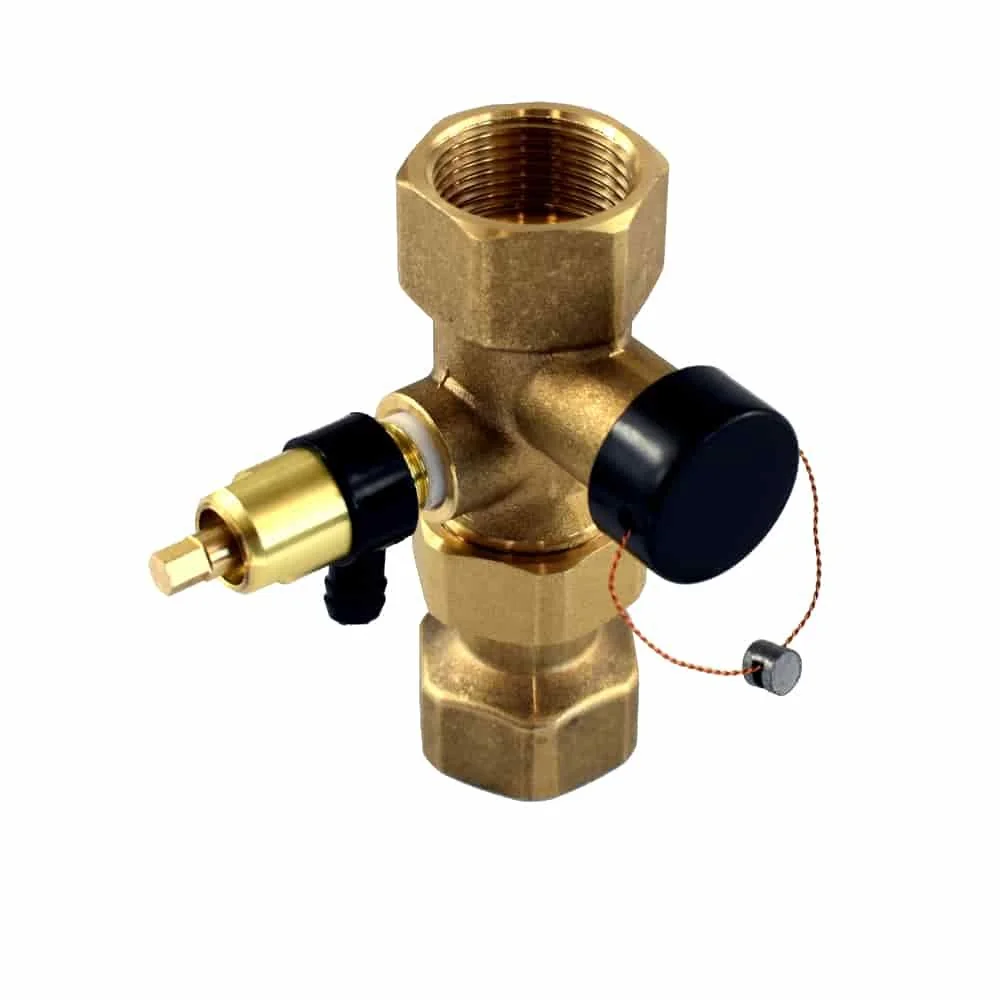

Ein Kappenventil wie das
erleichtert den Anschluss und die spätere Wartung. Es ist ein komplettes Bauteil aus Messing für Heizungsanlagen.
Nutzen Sie hochwertige Verbindungen. Ein
Panzerschlauch aus Edelstahl ist trinkwassergeeignet und flexibel. Er eignet sich für saubere Leitungsführungen und nimmt Schwingungen auf.
Profi-Tipp
Prüfen Sie die Membran regelmäßig. Drücken Sie nach dem Abschalten der Pumpe und bei kaltem System das Ventil des Gefäßes kurz an. Kommt nur Gas, ist die Membran intakt. Läuft Wasser aus, ist sie gerissen und das Gefäß muss getauscht werden.
Schützen Sie die Anlage bei Arbeiten. Bevor Sie die Heizung entleeren, legen Sie eine
Gerüstplane aus. Sie schützt Fußböden und nimmt auslaufendes Wasser auf. Planen finden Sie auch in unserem Bereich Planen und Netze.
Typische Fehler bei der Dimensionierung
Der häufigste Fehler ist das Ignorieren des Vordrucks. Ein falsch eingestellter Vordruck macht jedes noch so große Gefäß wirkungslos. Stellen Sie ihn immer auf den statischen Systemdruck minus 0,3 bar ein.
Viele vergessen, das Volumen der Rohrleitungen zu addieren. Besonders bei Fußbodenheizungen mit langen Leitungswegen ist dieser Anteil erheblich. Isoliermaterial für Rohre finden Sie in der Kategorie Isolierung für Heizungsrohre.
„In der Praxis scheitert es oft an der Datenerhebung, nicht an der Rechnung. Nehmen Sie sich Zeit, alle Komponentenvolumen genau zu ermitteln oder seriös zu schätzen.“
Ein weiterer Fehler ist die Vernachlässigung des Füllmediums. Bei Glykol-Wasser-Gemischen zur Frostsicherung ist der Ausdehnungsfaktor höher. Sie benötigen dann ein größeres Gefäß. Die benötigten Mischungen finden Sie im Sortiment für Gartenbewässerung und Betriebswasser.
Fazit: Sicherheit und Effizienz durch richtige Berechnung
Die korrekte Dimensionierung ist eine präzise, aber machbare Aufgabe. Sie schützt Ihre Investition in die Heizungstechnik und senkt die Betriebskosten.
Gehen Sie systematisch vor. Ermitteln Sie zuverlässige Daten, wenden Sie die Formel an und wählen Sie mit Bedacht. Nutzen Sie die Profi-Tipps für Installation und Wartung.
Mit einem richtig dimensionierten Ausdehnungsgefäß läuft Ihre Anlage leise, zuverlässig und wirtschaftlich. Sie vermeiden Wasserverluste und schonen die Umwelt.
Häufige Fragen
- Was passiert, wenn das Ausdehnungsgefäß zu klein ist?
- Ein zu kleines Ausdehnungsgefäß kann das ausgedehnte Heizungswasser nicht aufnehmen. Der Systemdruck steigt über das Sicherheitsventil an, welches dann öffnet und Wasser abbläst. Dies führt zu Druckverlust, ständigem Nachfüllen und erhöhtem Energieverbrauch durch kaltes Nachspeisewasser.
- Kann ich das Ausdehnungsgefäß auch selbst tauschen?
- Ja, der Tausch eines Ausdehnungsgefäßes ist für versierte Heimwerker möglich. Sie müssen die Heizungsanlage entleeren, das alte Gefäß demontieren und das neue anschließen. Achten Sie auf die richtige Vordruckeinstellung. Bei Unsicherheit konsultieren Sie einen Fachbetrieb.
- Wie oft sollte der Vordruck des Ausdehnungsgefäßes kontrolliert werden?
- Sie sollten den Vordruck des Ausdehnungsgefäßes mindestens einmal jährlich, idealerweise vor der Heizperiode, kontrollieren. Ein falscher Vordruck beeinträchtigt die Aufnahmefähigkeit für das Ausdehnungswasser und kann zu den gleichen Problemen führen wie eine falsche Größe.
- Wo finde ich das Volumen des Heizungswassers in meiner Anlage?
- Das Gesamtvolumen des Heizungswassers finden Sie oft im Datenblatt des Heizkessels, in der Dokumentation der Heizkörper oder im Übergabeprotokoll der Installation. Alternativ können Sie es aus den Einzelvolumina von Kessel, Rohrleitungen und Heizkörpern zusammensetzen.
- Muss bei einer Solaranlage ein anderes Ausdehnungsgefäß berechnet werden?
- Ja, Solaranlagen benötigen eine separate Berechnung. Die Temperaturen im Solarkreislauf sind oft höher, und es wird ein spezieller Wärmeträger verwendet. Sie dimensionieren das Gefäß für den Solarkreis separat nach dem gleichen Prinzip, aber mit den spezifischen Systemdaten.
